Аппарат теплообменный пластинчатый разборный Теплохит ТИ 60 (ДУ 200)

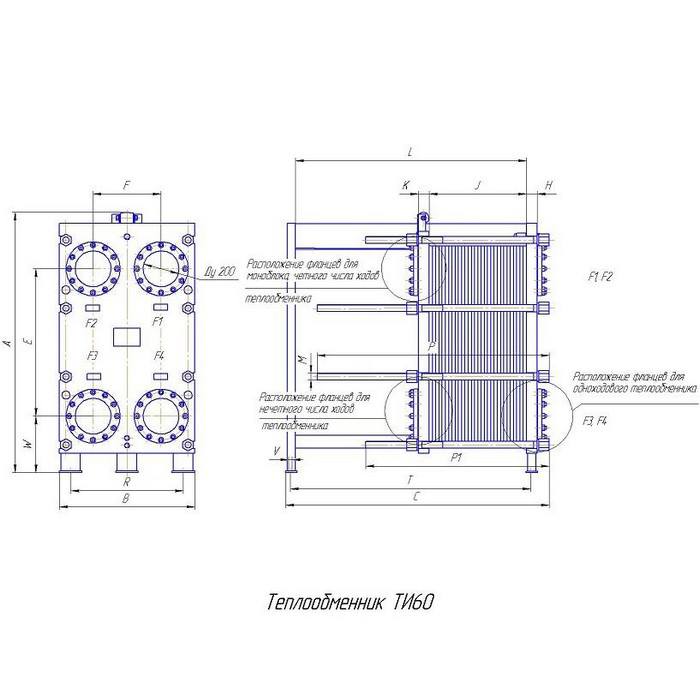

Габаритный чертеж пластинчатого разборного теплообменника Теплохит ТИ 60 (ДУ 200)

Нажмите чтобы увеличить

Пластинчатый разборный теплообменник Теплохит ТИ 60 (ДУ 200) – фото внешнего вида

Теплохит ТИ 60 (ДУ 200) – пластинчатый разборный теплообменный аппарат. Присоединения – фланцевые ДУ 200.

Максимальное количество пластин – 301 штука, давление – 16 бар, температура – 190 °C. Большая разновидность каналов позволяет точно настраивать гидравлическое сопротивление в теплообменнике при его проектировании, одновременно, добиваясь наибольшего коэффициента теплопередачи.

Данный теплообменный аппарат подходит для нагрева воды и гликолевых смесей в сфере ЖКХ (отопление, горячее водоснабжение и вентиляция). Гарантийный срок составляет 12 месяцев, а эксплуатационный 10-15 лет.

Бесплатная доставка
Отгрузка от 1 дня
Расчет и подбор от 15 мин

Производители Теплохит
Модель: ТИ 60 (ДУ 200)
Наличие: уточните у менеджера
Склад в Белгороде:
ул. Корочанская, дом 132А, пав. тер-я базы "Синтез"

Рейтинг товара:

Отзывов: 1

Цена: По запросу *

Заказать

Характеристики

Рабочая температура: от –30 °С до +190 °С
Максимальное рабочее давление: до 16 бар
Используемые материал прокладок: Nitril, EPDM, Viton
Материал пластин: SMO 254, AISI 304, AISI 316, Titanium

Таблица размеров

число пластин	A	B	C	E	F	H6	H10	H16	H25	K6	K10	K16	K25	L	P	P1	M6	M10	M16	M25	R	T	V	W
15-51	1609	834	1165	910	420	70	70	70	70	70	70	70	70	960	710	585	42	42	42	42	650	1032	18	350
53-101	1609	834	1555	910	420	70	70	70	70	70	70	70	70	1350	1130	830	42	42	42	42	650	1422	18	350
103-151	1609	834	1945	910	420	70	70	70	70	70	70	70	70	1740	1550	1080	42	42	42	42	650	1812	18	350
153-201	1609	834	2335	910	420	70	70	70	70	70	70	70	70	2130	1980	1325	42	42	42	42	650	2202	18	350
203-251	1609	834	2725	910	420	70	70	70	70	70	70	70	70	2520	2400	1570	42	42	42	42	650	2592	18	350
253-301	1609	834	3115	910	420	70	70	70	70	70	70	70	70	2910	2820	1820	42	42	42	42	650	2982	18	350

Стоимость

Цена теплообменного аппарата Теплохит ТИ 60 (ДУ 200) может варьироваться. Это связано с тем, что типомодель теплообменника – прототип, конечное исполнение которого может отличаться по количеству, компоновкам, материалам пластин и прокладок в зависимости от назначения и технологических параметров, предъявляемых к системе, в которой он будет использоваться.

Определить конечную стоимость можно, заполнив поля характеристик в разделе Расчет теплообменника онлайн, или связавшись с инженером нашей компании, который сориентирует откуда взять требуемые данные.

Для расчета необходимы:

рабочие среды теплоносителя и потребителя (например, вода-вода)
тепловая нагрузка или расход одной из рабочих сред
требуемые температуры теплоносителя и потребителя на входе и выходе теплообменника
допустимые потери по напору
максимальное давление

После того, как будут предоставлены, указанные выше параметры – наши инженеры в кратчайшие сроки произведут теплотехнический расчет, вышлют чертеж аппарата, озвучат цену и сроки его изготовления.
