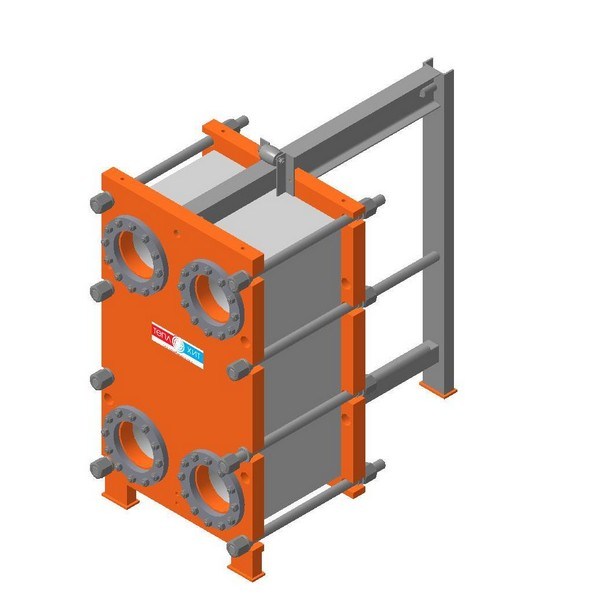

Аппарат теплообменный пластинчатый разборный Ридан НН 62 (Ду 150 мм)
Нажмите чтобы увеличить
Ридан НН 62 имеет Ду150 мм с глубиной формовки каналов 2,6 мм. Расход доходит до 350 м3/ч. Аппарат с «длинной тепловой линией», что позволяет использовать его в системах централизованного холодоснабжения и кондиционирования.
Работает в t-ных режимах с минимальным отличием между входом теплоносителя и выходом потребителя. Например, температурный график хладоносителя 5-10, в то время, как контур фанкоилов — 12-7! Разница составляет два градуса! Такой результат невозможен при применении кожухотрубчатых ТО, либо размер устройства будет неоправданно велик, как и стоимость.
Характеристики
- Рабочая температура: от –30 °С до +200 °С.
- Максимальное рабочее давление: до 25 бар.
- Используемые материал прокладок: Nitrile, EPDM, Viton.
- Материал пластин: SMO 254, AISI 304, AISI 316, Titanium.
- Допустимое количество пластин: 11 — 111 шт.

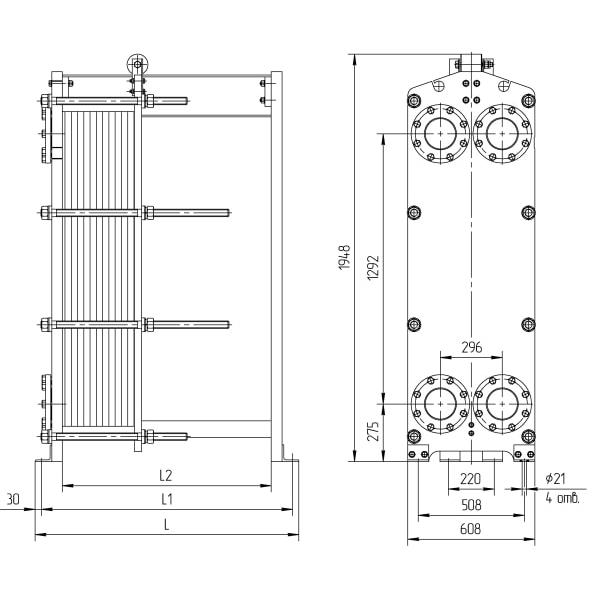

Таблица размеров
| Тип теплообменника | № рамы | Размеры в миллиметрах | Стяжные шпильки | Кол-во пластин, шт. | Макс. масса, кг. | |||
|---|---|---|---|---|---|---|---|---|
| L | L1 | L2 | размер | кол-во, шт. | ||||
| Расчетное давление 1,0 МПа (10 кгс/см2) | ||||||||
| НН№62 | 1 | 810 | 750 | 600 | М36 | 8 | 11-68 | 920 |
| 2 | 1210 | 1150 | 1000 | М36 | 8 | 69-115 | 1060 | |
| 3 | 1710 | 1650 | 1500 | М36 | 8 | 116-207 | 1310 | |
| 4 | 2210 | 2150 | 2000 | М36 | 8 | 208-300 | 1560 | |
| 5 | 2710 | 2650 | 2500 | М36 | 8 | 301-392 | 1820 | |
| 6 | 3210 | 3150 | 3000 | М36 | 8 | 393-485 | 2070 | |
| Расчетное давление 1,6 МПа (16 кгс/см2) | ||||||||
| НН №62 общепромышленное исполнение | 1 | 815 | 755 | 600 | М36 | 8 | 11-68 | 1000 |
| 2 | 1215 | 1155 | 1000 | М36 | 8 | 69-115 | 1170 | |
| 3 | 1715 | 1655 | 1500 | М36 | 8 | 116-207 | 1460 | |
| 4 | 2215 | 2155 | 2000 | М36 | 8 | 208-300 | 1770 | |
| 5 | 2715 | 2655 | 2500 | М36 | 8 | 301-392 | 2070 | |
| 6 | 3215 | 3155 | 3000 | М36 | 8 | 393-485 | 2380 | |
| НН №62 специальное исполнение | 1 | 820 | 760 | 600 | М36 | 8 | 11-68 | 1080 |
| 2 | 1220 | 1160 | 1000 | М36 | 8 | 69-115 | 1250 | |
| 3 | 1720 | 1660 | 1500 | М36 | 8 | 116-207 | 1540 | |
| 4 | 2220 | 2160 | 2000 | М36 | 8 | 208-300 | 1850 | |
| 5 | 2720 | 2660 | 2500 | М36 | 8 | 301-392 | 2150 | |
| 6 | 3220 | 3160 | 3000 | М36 | 8 | 393-485 | 2460 | |
Стоимость
Цена (от 188 500 Р) указана для примера.
Ридан НН 62 — типомодель. Исполнение каждого теплообменного аппарата отличается по количеству, компоновкам, материалам пластин и материалам прокладок, поскольку теплообменники рассчитываются под конкретный объект индивидуально.
Определить конечную стоимость можно, заполнив поля характеристик в разделе Расчет теплообменника онлайн, или связавшись с инженером нашей компании, который сориентирует откуда взять расчетные данные.
Для расчета потребуются:
- рабочие среды теплоносителя и потребителя (например, вода-вода)
- тепловая нагрузка или расход одной из рабочих сред
- требуемые температуры теплоносителя и потребителя на входе и выходе теплообменника
- допустимые потери по напору
- максимальное давление
После того, как будут предоставлены данные для расчета, наши инженеры в кратчайшие сроки предоставят теплотехнический расчет с чертежом аппарата и цену со сроками изготовления и доставкой до объекта.
