Аппарат теплообменный пластинчатый разборный Теплохит ТИ 55 (ДУ 150)

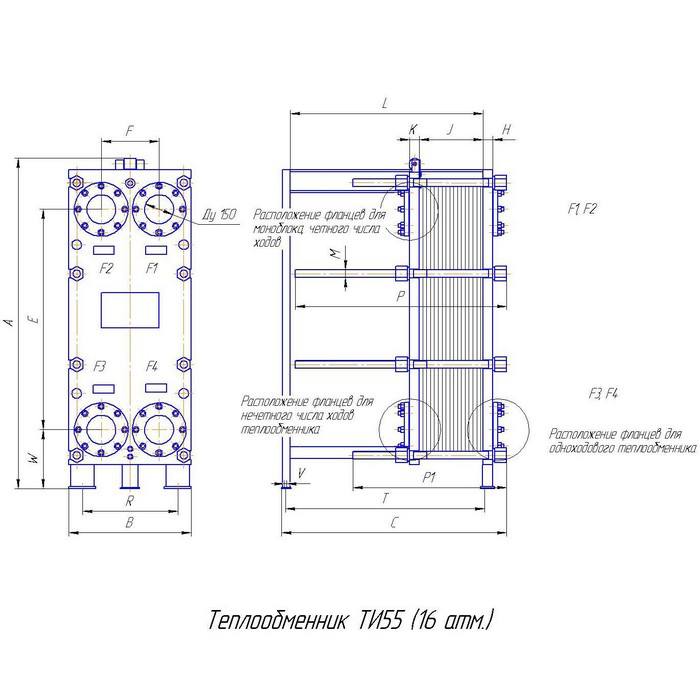

Габаритный чертеж пластинчатого разборного теплообменника Теплохит ТИ 55 (ДУ 150)

Нажмите чтобы увеличить

Пластинчатый разборный теплообменник Теплохит ТИ 55 (ДУ 150) – фото внешнего вида

Теплохит ТИ 55 (ДУ 150) – пластинчатый разборный теплообменный аппарат. Присоединения – фланцевые ДУ 150.

Максимальное количество пластин – 361 штука, давление – 16 бар, температура – 190 °C. Большая разновидность каналов позволяет точно настраивать гидравлическое сопротивление в теплообменнике при его проектировании, одновременно, добиваясь наибольшего коэффициента теплопередачи.

Данный теплообменный аппарат подходит для нагрева воды и гликолевых смесей в сфере ЖКХ (отопление, горячее водоснабжение и вентиляция). Гарантийный срок составляет 12 месяцев, а эксплуатационный 10-15 лет.

Бесплатная доставка
Отгрузка от 1 дня
Расчет и подбор от 15 мин

Производители Теплохит
Модель: ТИ 55 (ДУ 150)
Наличие: уточните у менеджера
Склад в Белгороде:
ул. Корочанская, дом 132А, пав. тер-я базы "Синтез"

Рейтинг товара:

Отзывов: 1

Цена: По запросу *

Заказать

Характеристики

Рабочая температура: от –30 °С до +190 °С
Максимальное рабочее давление: до 16 бар
Используемые материал прокладок: Nitril, EPDM, Viton
Материал пластин: SMO 254, AISI 304, AISI 316, Titanium

Таблица размеров

число пластин	A	B	C	E	F	H6	H10	H16	H25	K6	K10	K16	K25	L	P	P1	M6	M10	M16	M25	R	T	V	W
21-61	1708	585	870	1143	300	-	-	50	-	-	-	50	-	700	615	525	-	-	36	-	520	743	18	300
63-121	1708	585	1220	1143	300	-	-	50	-	-	-	50	-	1050	990	765	-	-	36	-	520	1093	18	300
123-181	1708	585	1570	1143	300	-	-	50	-	-	-	50	-	1400	1360	995	-	-	36	-	520	1443	18	300
183-241	1708	585	1970	1143	300	-	-	50	-	-	-	50	-	1800	1735	1212	-	-	36	-	520	1843	18	300
243-301	1708	585	2370	1143	300	-	-	50	-	-	-	50	-	2200	2110	1450	-	-	36	-	520	2243	18	300
303-361	1708	585	2770	1143	300	-	-	50	-	-	-	50	-	2600	2480	1675	-	-	36	-	520	2643	18	300

Стоимость

Цена теплообменного аппарата Теплохит ТИ 55 (ДУ 150) может варьироваться. Это связано с тем, что типомодель теплообменника – прототип, конечное исполнение которого может отличаться по количеству, компоновкам, материалам пластин и прокладок в зависимости от назначения и технологических параметров, предъявляемых к системе, в которой он будет использоваться.

Определить конечную стоимость можно, заполнив поля характеристик в разделе Расчет теплообменника онлайн, или связавшись с инженером нашей компании, который сориентирует откуда взять требуемые данные.

Для расчета необходимы:

рабочие среды теплоносителя и потребителя (например, вода-вода)
тепловая нагрузка или расход одной из рабочих сред
требуемые температуры теплоносителя и потребителя на входе и выходе теплообменника
допустимые потери по напору
максимальное давление

После того, как будут предоставлены, указанные выше параметры – наши инженеры в кратчайшие сроки произведут теплотехнический расчет, вышлют чертеж аппарата, озвучат цену и сроки его изготовления.
