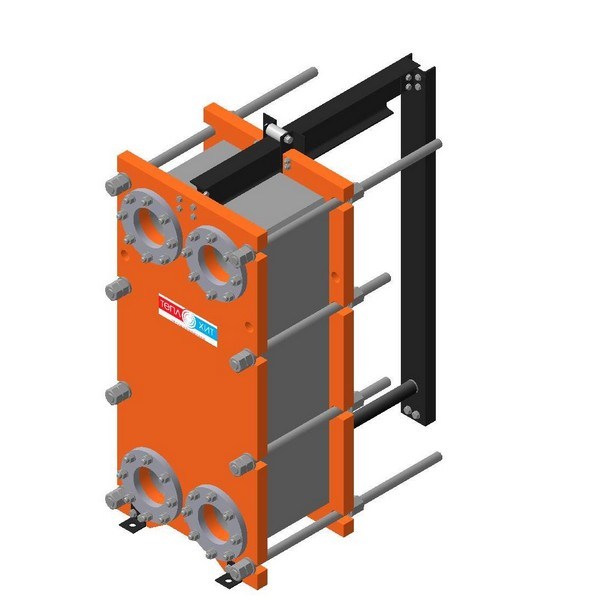

Аппарат теплообменный пластинчатый разборный Ридан НН 08 (Ду 32 мм)
Нажмите чтобы увеличить
Ридан НН 08 — пластинчатый разборный теплообменник. Глубина рифления канала — 2,3 мм. Имеет аналогичную ширину пластин, что и No04, но выше по габаритам.
Этот типоразмер решает задачи, где требуется передача большей мощности при маленьких расходах. Длинная «тепловая линия» позволяет работать с перепадом 1-3 градуса Цельсия между средами.
Применяется в ГВС и отоплении с «низкими» графиками теплоносителя. Идеально подходит для снижения температуры масла и рабочих жидкостей в гидравлическом оборудовании.
При исполнении из ТИТАНА, выступает в роли холодильника системы охлаждения двигателей и пропульсивных установок малых морских судов, прогулочных катеров, буксиров.
Характеристики
- Рабочая температура: от –30 °С до +200 °С.
- Максимальное рабочее давление: до 25 бар.
- Используемые материал прокладок: Nitrile, EPDM, Viton.
- Материал пластин: SMO 254, AISI 304, AISI 316, Titanium.
- Допустимое количество пластин: 11 — 111 шт.

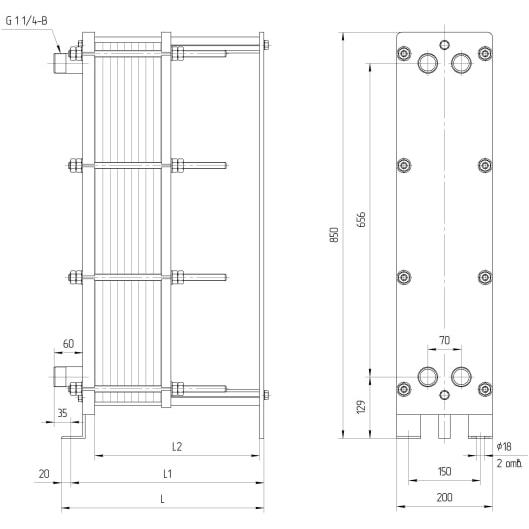

Таблица размеров
| Тип теплообменника | № рамы | Размеры в миллиметрах | Стяжные шпильки | Кол-во пластин, шт. | Макс. масса, кг. | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| L | L1 | L2 | размер | кол-во, шт. | ||||||
| НН №08 | 1 | 323 | 303 | 250 | М16 | 8 | 5-34 | 75 | ||
| 2 | 403 | 383 | 330 | М16 | 8 | 35-52 | 84 | |||
| 3 | 573 | 553 | 500 | М16 | 8 | 53-90 | 105 | |||
| Для удобства монтажа, теплообменники НН№08 могут комплектоваться фитингами под приварку (дополнительная опция) | ||||||||||
Стоимость
Цена (от 28 350 Р) указана для примера.
Ридан НН 08 — типомодель. Исполнение каждого теплообменного аппарата отличается по количеству, компоновкам, материалам пластин и материалам прокладок, поскольку теплообменники рассчитываются под конкретный объект индивидуально.
Определить конечную стоимость можно, заполнив поля характеристик в разделе Расчет теплообменника онлайн, или связавшись с инженером нашей компании, который сориентирует откуда взять расчетные данные.
Для расчета потребуются:
- рабочие среды теплоносителя и потребителя (например, вода-вода)
- тепловая нагрузка или расход одной из рабочих сред
- требуемые температуры теплоносителя и потребителя на входе и выходе теплообменника
- допустимые потери по напору
- максимальное давление
После того, как будут предоставлены данные для расчета, наши инженеры в кратчайшие сроки предоставят теплотехнический расчет с чертежом аппарата и цену со сроками изготовления и доставкой до объекта.
