Аппарат теплообменный пластинчатый разборный ЭТРА ЭТ-160c (Ду 300 мм)
Нажмите чтобы увеличить
ЭТ-160с компании ЭТРА с Ду 300 — аппарат предназначенный для передачи тепловой энергии от одной жидкой среды другой. Одна из них является теплоносителем (горячая), вторая — потребителем (холодная). Используется в процессах тепло и водоснабжения в коммунальной энергетике. Также применим в системах производственного характера: охлаждение, рекуперация, пастеризация и прочих.
Характеристики
- Рабочая температура: от –30 °С до +200 °С.
- Максимальное рабочее давление: до 25 бар.
- Используемые материал прокладок: Nitrile, EPDM, Viton.
- Материал пластин: SMO 254, AISI 304, AISI 316, Titanium.
- Допустимое количество пластин: 11 — 111 шт.

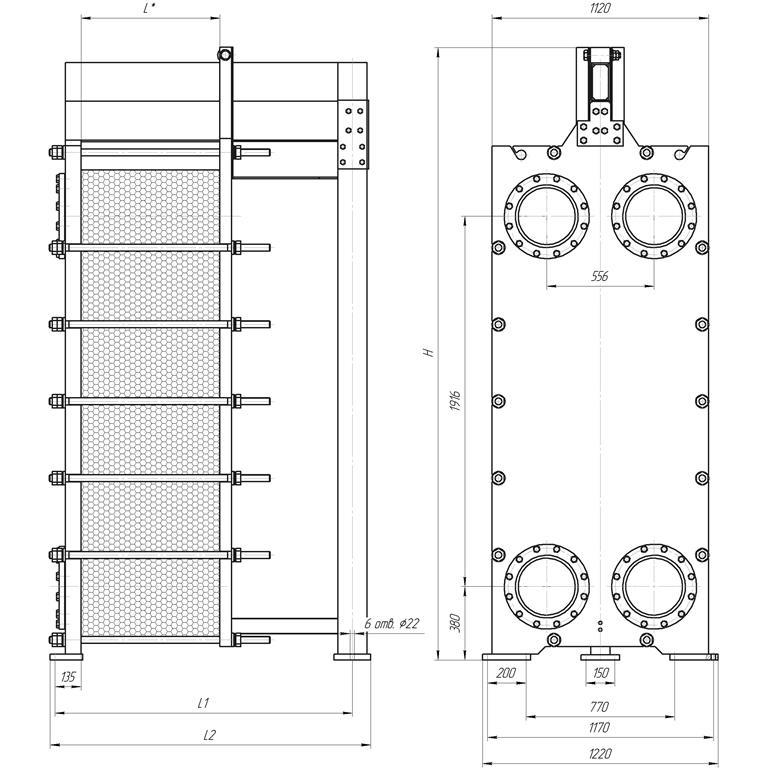

Таблица размеров
| ЭТ-160c (1,0 МПа) | ||||||||
| Номер рамы | Порт | L1, мм | L2, мм | Н, мм | Кол-во пластин | Масса, кг | Поверхность теплообмена, м2 | Основной крепеж |
| 1 | Ду300 | 1275 | 1335 | 2770 | 11 — 40 | 4490 — 4990 | 25.03.1992 | М36, 14 шт |
| 2 | 1775 | 1835 | 2770 | 41 — 65 | 5060 — 5480 | 94.2 — 149.5 | ||
| 3 | 2275 | 2335 | 2770 | 66 — 95 | 5555 — 5975 | 151.8 — 218.5 | ||
| 4 | 3275 | 3335 | 2870 | 96 — 150 | 6220 — 7190 | 220.8 — 345 | ||
| 5 | 4275 | 4335 | 3070 | 151 — 200 | 7330 — 8210 | 347.3 — 460 | ||
| 6 | 5275 | 5335 | 3070 | 201 — 270 | 8370 — 9610 | 462.3 — 621 | ||
| 7 | 6275 | 6335 | 3170 | 271 — 330 | 9780 — 10840 | 623.3 — 759 | ||
Стоимость
Цена (от 855 700 Р) указана для примера.
ЭТРА ЭТ-160c — типомодель. Исполнение каждого теплообменного аппарата отличается по количеству, компоновкам, материалам пластин и материалам прокладок, поскольку теплообменники рассчитываются под конкретный объект индивидуально.
Определить конечную стоимость можно, заполнив поля характеристик в разделе Расчет теплообменника онлайн, или связавшись с инженером нашей компании, который сориентирует откуда взять расчетные данные.
Для расчета потребуются:
- рабочие среды теплоносителя и потребителя (например, вода-вода)
- тепловая нагрузка или расход одной из рабочих сред
- требуемые температуры теплоносителя и потребителя на входе и выходе теплообменника
- допустимые потери по напору
- максимальное давление
После того, как будут предоставлены данные для расчета, наши инженеры в кратчайшие сроки предоставят теплотехнический расчет с чертежом аппарата и цену со сроками изготовления и доставкой до объекта.
