Аппарат теплообменный пластинчатый разборный Ридан НН 65 (Ду 200 мм)

Нажмите чтобы увеличить

Ридан НН 65 имеет Ду 200 мм, а его пропускная способность составляет не менее 500 м3/ч. Глубина штамповки пластин 2,6 мм.

Аппарат начального уровня для систем крупной энергетики. Устанавливается на небольших ТЭЦ и котельных, с легкостью обеспечивает передачу энергии в объеме до 12-15 МВТ.

Применяется в ЦТП для организации закрытых схем отопления и горячего водоснабжения. Используется на заводах, в производствах которых требуется утилизация большого количества тепловой мощности. Эксплуатируется для нагрева растворов и их компонентов при создании эмульсий.

На предприятиях органического синтеза может быть использован в отведении тепла при выработке кислот. В судостроении нашел применение в охлаждении дизельных генераторов и вспомогательных двигателей крупнотоннажных судов.

  • Бесплатная доставка
  • Отгрузка от 1 дня
  • Расчет и подбор от 15 мин
  • Производители Ридан
  • Модель: НН №65
  • Наличие: уточните у менеджера
  • Склад в Белгороде:
    ул. Корочанская, дом 132А, пав. тер-я базы "Синтез"

Рейтинг товара:

Отзывов: 1

  • Цена: 340 030 RUB *
Заказать

Характеристики

  • Рабочая температура: от –30 °С до +200 °С.
  • Максимальное рабочее давление: до 25 бар.
  • Используемые материал прокладок: Nitrile, EPDM, Viton.
  • Материал пластин: SMO 254, AISI 304, AISI 316, Titanium.
  • Допустимое количество пластин: 11 — 111 шт.

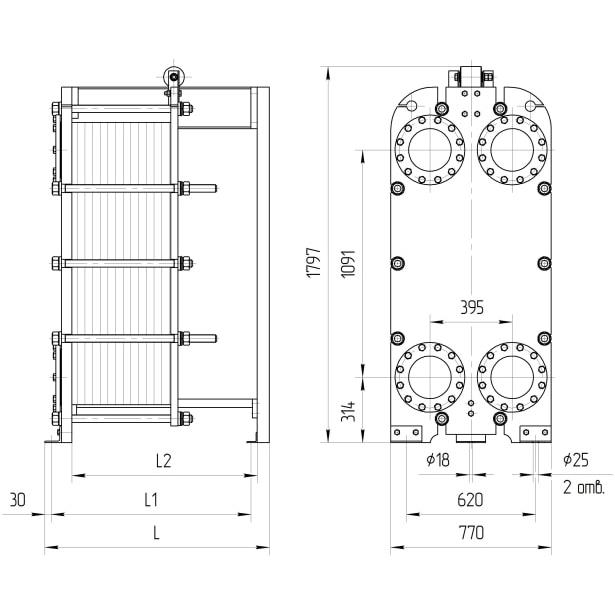

Таблица размеров

Тип теплообменника № рамы Размеры в миллиметрах Стяжные шпильки Кол-во пластин, шт. Макс. масса, кг.
L L1 L2 размер кол-во, шт.
Расчетное давление 1,0 МПа (10 кгс/см2)
НН №65 общепромышленное исполнение 1 815 755 600 М36 8 11-67 1110
2 1215 1155 1000 М36 8 68-140 1380
3 1715 1655 1500 М36 8 141-231 1710
4 2215 2155 2000 М36 8 232-322 2050
5 2715 2655 2500 М36 8 323-413 2390
6 3215 3155 3000 М36 8 414-504 2720
7 4215 4155 4000 М36 8 505-686 3380
НН №65 специальное исполнение 1 820 760 600 М36 8 11-67 1200
2 1220 1160 1000 М36 8 68-140 1470
3 1720 1660 1500 М36 8 141-231 1800
4 2220 2160 2000 М36 8 232-322 2140
5 2720 2660 2500 М36 8 323-413 2480
6 3220 3160 3000 М36 8 414-504 2810
7 4220 4160 4000 М36 8 505-686 3470
Расчетное давление 1,6 МПа (16 кгс/см2)
НН №65 общепромышленное исполнение 1 825 765 600 М36 10 11-65 1340
2 1225 1165 1000 М36 10 66-137 1650
3 1725 1665 1500 М36 10 138-226 2040
4 2225 2165 2000 М36 10 227-316 2430
5 2725 2665 2500 М36 10 317-405 2830
6 3225 3165 3000 М36 10 406-494 3220
7 4225 4165 4000 М36 10 495-673 3980
НН №65 специальное исполнение 1 835 775 600 М36 10 11-47 1470
2 1235 1175 1000 М36 10 48-136 1780
3 1735 1675 1500 М36 10 137-225 2170
4 2235 2175 2000 М36 10 226-315 2560
5 2735 2675 2500 М36 10 316-404 2950
6 3235 3175 3000 М36 10 405-493 3350
7 4235 4175 4000 М36 10 494-672 4110
Количество болтов у фланца: 1,0 МПа — 8 шт., 1,6 МПа — 12 шт.

Стоимость

Цена (от 340 030 Р) указана для примера.

Ридан НН 65 — типомодель. Исполнение каждого теплообменного аппарата отличается по количеству, компоновкам, материалам пластин и материалам прокладок, поскольку теплообменники рассчитываются под конкретный объект индивидуально.

Определить конечную стоимость можно, заполнив поля характеристик в разделе Расчет теплообменника онлайн, или связавшись с инженером нашей компании, который сориентирует откуда взять расчетные данные.

Для расчета потребуются:

  • рабочие среды теплоносителя и потребителя (например, вода-вода)
  • тепловая нагрузка или расход одной из рабочих сред
  • требуемые температуры теплоносителя и потребителя на входе и выходе теплообменника
  • допустимые потери по напору
  • максимальное давление

После того, как будут предоставлены данные для расчета, наши инженеры в кратчайшие сроки предоставят теплотехнический расчет с чертежом аппарата и цену со сроками изготовления и доставкой до объекта.
