Аппарат теплообменный пластинчатый паяный Funke серия GPLK

Нажмите чтобы увеличить

Funke GPLK — серия паяных пластинчатых теплообменников. Используются для передачи энергии тепла от одного носителя другому. Преимущественно внедряются в сфере ЖКХ для закрытия контуров отопления и горячего водоснабжения.

V-образная формовка пластин, используемая при изготовлении, позволяет достичь высоких показателей турбулентности потоков рабочих сред, благодаря чему достигаются хорошие параметры теплового обмена.

Эта переменная не снижается даже при условии низких расходов теплоносителя. При этом потери напора в агрегате остаются на достойном уровне.

В отличие от разборных ТО, в этом подтипе при создании устройства применяется медный припой вместо термостойких резиновых прокладок. Данное обстоятельство удешевляет конструкцию и делает более стойкой по давлению (до 45 бар против 16).

Бесплатная доставка
Отгрузка от 1 дня
Расчет и подбор от 15 мин

Производители Funke
Модель: серия GPLK
Наличие: уточните у менеджера
Склад в Белгороде:
ул. Корочанская, дом 132А, пав. тер-я базы "Синтез"

Рейтинг товара:

Отзывов: 1

Цена: По запросу *

Заказать

Характеристики

Рабочая температура: от –30 °С до +200 °С.
Максимальное рабочее давление: до 30 бар.
Используемые материал прокладок: Nitrile, EPDM, Viton.
Материал пластин: SMO 254, AISI 304, AISI 316, Titanium.
Допустимое количество пластин: 140 шт.

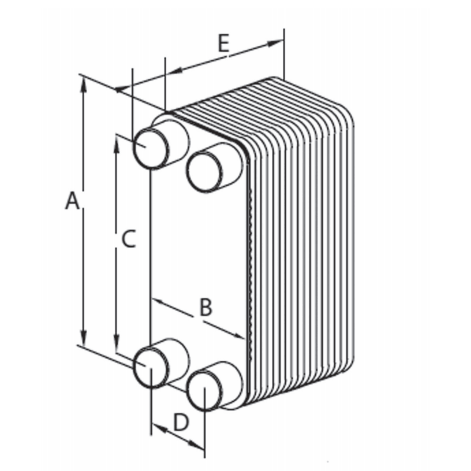

Таблица размеров

ТИП	РАЗМЕРЫ								ОБЪЕМ
Припой	Внешние			Между присоединениями		Присоед.	Кол-во пластин	Вес	Объем/канал
Медный	A (мм)	B (мм)	E (мм)	C (мм)	D (мм)	(стандартн.)	(N) (макс)	(кг)	(л/канал)
GPLK10	206	73	8+2,27x(N-1)	172	42	G 1/2“	60	0,81+0,04x(N-1)	0,025
GPLK20	194	80	10+2,25xN	154	40	G 3/4“	60	0,8+0,05xN	0,025
GPLK30	311	73	10+2,3xN	278	40	G 3/4“	60	0,84+0,07xN	0,04
GPLK35	466	74	10+2,3xN	432	40	G 3/4“	60	1,37+0,113xN	0,063
GPLK40	306	106	10+2,4xN	250	50	G 1“	100	1,5+0,135xN	0,055
GPLK50	304	124	10+2,4xN	250	70	G 1“	100	1,6+0,15xN	0,065
GPLK55	522	106	10+2,4xN	466	50	G 1“	120	3,1+0,22xN	0,095
GPLK60	504	124	10+2,4xN	444	64	G 1“	120	3,5+0,24xN	0,107
GPLK70	528	245	11, 5+2,4xN	456	174	G 2“	160	7,2+0,52xN	0,232
GPLK80	527	246	11+2,85xN	430	148	G 2 1/2“	140	8,5+0,49xN	0,289

Стоимость

Funke GPLK — серия типомоделей. Исполнение каждого теплообменного аппарата отличается по количеству пластин и виду припоя, поскольку ТО рассчитываются под конкретную задачу индивидуально.

Определить конечную стоимость можно, заполнив поля характеристик в разделе Расчет теплообменника онлайн, или связавшись с инженером нашей компании, который сориентирует откуда взять расчетные данные.

Потребуются:

типы сред теплоносителя и потребителя (например, вода-вода)
тепловая нагрузка или расход одной из них
требуемые температуры на входах и выходах теплообменника
допустимые потери по напору
максимальное давление

После того, как будут предоставлены параметры для обработки, наши специалисты предоставят теплотехнический расчет с чертежом агрегата и цену со сроками изготовления и доставкой до объекта.
