Аппарат теплообменный пластинчатый разборный Ридан НН 121 (Ду 300 мм)

Нажмите чтобы увеличить

Ридан НН 121 имеет Ду 300 мм. Его производительность доходит до 1500 м3/ч. Формовка пластин по глубине 3,4 мм. Их высота — 2.5 м. Увеличенная пропускная способность канала позволяет применять его в сложных технологических процессах.

Данная модель используется на спиртовых заводах для подогрева и охлаждения промежуточных стадий продукта при получении спиртов. Также применяется в объектах крупной энергетики для закрытия контуров котлов утилизаторов и охладителей пара в турбинных цехах, в установках добычи нефти и производства углеводородов.

  • Бесплатная доставка
  • Отгрузка от 1 дня
  • Расчет и подбор от 15 мин
  • Производители Ридан
  • Модель: НН №121
  • Наличие: уточните у менеджера
  • Склад в Белгороде:
    ул. Корочанская, дом 132А, пав. тер-я базы "Синтез"

Рейтинг товара:

Отзывов: 1

  • Цена: 709 530 RUB *
Заказать

Характеристики

  • Рабочая температура: от –30 °С до +200 °С.
  • Максимальное рабочее давление: до 25 бар.
  • Используемые материал прокладок: Nitrile, EPDM, Viton.
  • Материал пластин: SMO 254, AISI 304, AISI 316, Titanium.
  • Допустимое количество пластин: 11 — 111 шт.

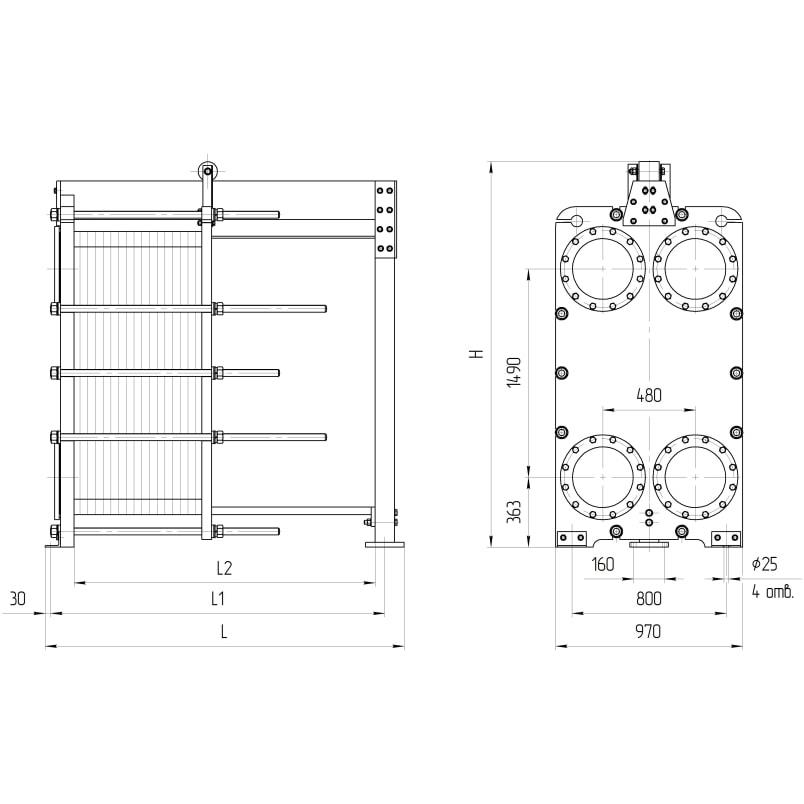

Таблица размеров

Тип теплообменника № рамы Размеры в миллиметрах Стяжные шпильки Кол-во пластин, шт. Макс. масса, кг.
L L1 L2 размер кол-во, шт.
Расчетное давление 1,0 МПа (10 кгс/см2)
НН №121 1 910 780 600 М36 10 11-31 2320
2 1310 1180 1000 М36 10 32-98 2790
3 1610 1480 1300 М36 10 99-148 3160
4 1810 1680 1500 М36 10 149-181 3400
5 2310 2180 2000 М36 10 182-265 4020
6 2810 2680 2500 М36 10 266-348 4680
7 3310 3180 3000 М36 10 349-431 5300
8 4310 4180 4000 М36 10 432-598 6540
9 5310 5180 5000 М36 10 599-765 7880
10 6310 6180 6000 М36 10 766-931 9150
Расчетное давление 1,6 МПа (16 кгс/см2)
НН №121 1 930 800 600 М36 18 11-29 2950
2 1330 1200 1000 М36 18 30-95 3430
3 1630 1500 1300 М36 18 96-143 3810
4 1830 1700 1500 М36 18 144-178 4090
5 2330 2200 2000 М36 18 179-260 4730
6 2830 2700 2500 М36 18 261-342 5430
7 3330 3200 3000 М36 18 343-424 6090
8 4330 4200 4000 М36 18 425-588 7380
9 5330 5200 5000 М36 18 589-752 8800
10 6330 6200 6000 М36 18 753-930 10250
Размер H: рамы №1-№5 — 2417 мм, рамы №6-№8 — 2517 мм, рамы №9-№10 — 2617 мм (для расчетного давления 1,0 и 1,6 МПа).

Стоимость

Цена (от 709 530 Р) указана для примера.

Ридан НН 121 — типомодель. Исполнение каждого теплообменного аппарата отличается по количеству, компоновкам, материалам пластин и материалам прокладок, поскольку теплообменники рассчитываются под конкретный объект индивидуально.

Определить конечную стоимость можно, заполнив поля характеристик в разделе Расчет теплообменника онлайн, или связавшись с инженером нашей компании, который сориентирует откуда взять расчетные данные.

Для расчета потребуются:

  • рабочие среды теплоносителя и потребителя (например, вода-вода)
  • тепловая нагрузка или расход одной из рабочих сред
  • требуемые температуры теплоносителя и потребителя на входе и выходе теплообменника
  • допустимые потери по напору
  • максимальное давление

После того, как будут предоставлены данные для расчета, наши инженеры в кратчайшие сроки предоставят теплотехнический расчет с чертежом аппарата и цену со сроками изготовления и доставкой до объекта.
