Аппарат теплообменный пластинчатый разборный Теплохит ТИ 077 (ДУ 25/32)
Нажмите чтобы увеличить
Теплохит ТИ 077 (ДУ 25/32) – пластинчатый разборный теплообменный аппарат. Существует два варианта исполнения по присоединениям: муфта с наружной резьбой Ду25 и Ду32.
Площадь одной пластины – 0,094 м2. Максимальное количество пластин – 127 штук, давление – 16 бар, температура – 190 °C. Большая разновидность каналов позволяет точно настраивать гидравлическое сопротивление в теплообменнике при его проектировании, одновременно, добиваясь наибольшего коэффициента теплопередачи.
Данный теплообменный аппарат подходит для нагрева воды и гликолевых смесей в сфере ЖКХ (отопление, горячее водоснабжение и вентиляция). Гарантийный срок составляет 12 месяцев, а эксплуатационный 10-15 лет.
Характеристики
- Рабочая температура: от –30 °С до +190 °С
- Максимальное рабочее давление: до 16 бар
- Используемые материал прокладок: Nitril, EPDM, Viton
- Материал пластин: SMO 254, AISI 304, AISI 316, Titanium

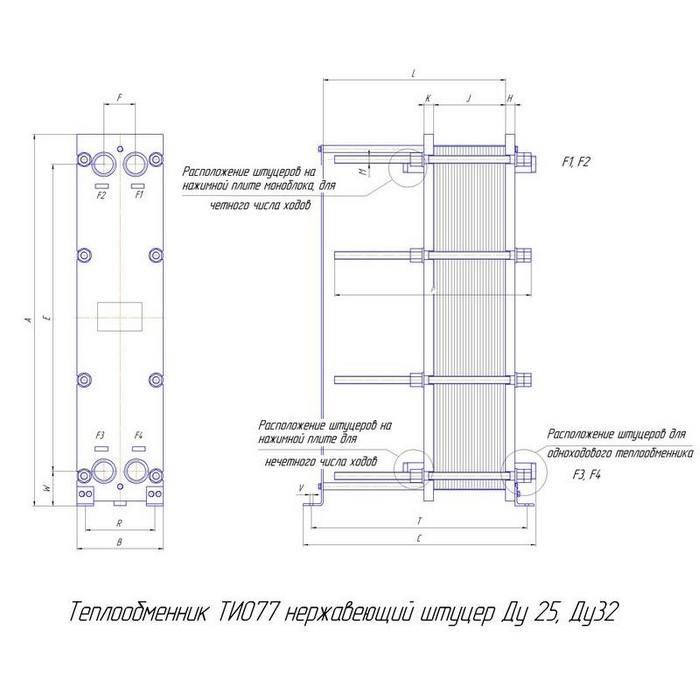

Таблица размеров
|
число пластин |
A |
B |
C |
E |
F |
H6 |
H10 |
H16 |
K6 |
K10 |
K16 |
L |
P |
M6 |
M10 |
M16 |
R |
T |
V |
W |
|
До 15 |
775 |
180 |
235 |
640 |
60 |
20 |
20 |
20 |
20 |
20 |
20 |
130 |
130 |
16 |
16 |
16 |
140 |
205 |
14 |
91 |
|
17-33 |
775 |
180 |
305 |
640 |
60 |
20 |
20 |
20 |
20 |
20 |
20 |
200 |
200 |
16 |
16 |
16 |
140 |
275 |
14 |
91 |
|
35-75 |
775 |
180 |
465 |
640 |
60 |
20 |
20 |
20 |
20 |
20 |
20 |
360 |
360 |
16 |
16 |
16 |
140 |
435 |
14 |
91 |
|
77-127 |
775 |
180 |
685 |
640 |
60 |
20 |
20 |
20 |
20 |
20 |
20 |
580 |
580 |
16 |
16 |
16 |
140 |
655 |
14 |
91 |
Стоимость
Цена теплообменного аппарата Теплохит ТИ 077 (ДУ 25/32) может варьироваться. Это связано с тем, что типомодель теплообменника – прототип, конечное исполнение которого может отличаться по количеству, компоновкам, материалам пластин и прокладок в зависимости от назначения и технологических параметров, предъявляемых к системе, в которой он будет использоваться.
Определить конечную стоимость можно, заполнив поля характеристик в разделе Расчет теплообменника онлайн, или связавшись с инженером нашей компании, который сориентирует откуда взять требуемые данные.
Для расчета необходимы:
- рабочие среды теплоносителя и потребителя (например, вода-вода)
- тепловая нагрузка или расход одной из рабочих сред
- требуемые температуры теплоносителя и потребителя на входе и выходе теплообменника
- допустимые потери по напору
- максимальное давление
После того, как будут предоставлены, указанные выше параметры – наши инженеры в кратчайшие сроки произведут теплотехнический расчет, вышлют чертеж аппарата, озвучат цену и сроки его изготовления.
