Аппарат теплообменный пластинчатый разборный Ридан НН 12М
Нажмите чтобы увеличить
Ридан НН 12М – пластинчатый разборный теплообменник. Присоединения фланцевые ДУ 50 мм. Площадь одной пластины равна 12 дм2.
Используется для подготовки воды или гликолевых смесей в сфере жилищно-коммунального хозяйства (ГВС, отопление и вентиляция). Помимо стандартных задач в ЖКХ, способен решать вопросы с тепловым обменом жидких сред в тяжелой, химической, нефтяной, пищевой промышленности, атомной энергетике, судоходстве.
Срок эксплуатации данного теплообменника равен 15 годам (при своевременном техническом обслуживании).
Характеристики
- Рабочая температура: от –30 °С до +200 °С
- Максимальное рабочее давление: до 16 бар
- Используемые материал прокладок: Nitril, EPDM, Viton
- Материал пластин: SMO 254, AISI 304, AISI 316, Titanium

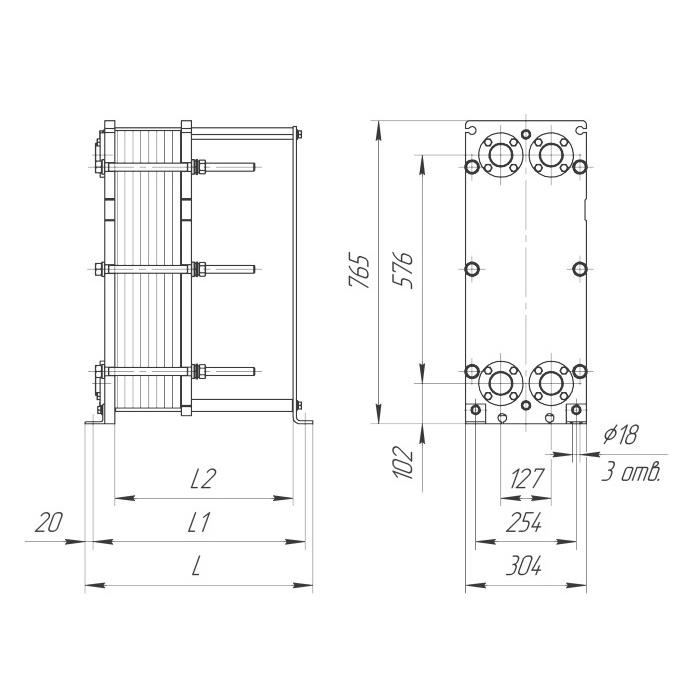

Таблица размеров
|
Тип теплообменника |
№ рамы |
Размеры, мм |
Стяжные шпильки |
Кол-во пластин, шт |
Макс масса, кг |
|||
|
L |
L1 |
L2 |
Размер |
Кол-во |
||||
|
Расчетное давление 10, 16 бар |
||||||||
|
НН№12М |
1 |
425 |
385 |
300 |
М20 |
6 |
5-20 |
120 |
|
2 |
575 |
535 |
450 |
21-48 |
140 |
|||
|
3 |
725 |
685 |
600 |
49-76 |
165 |
|||
|
4 |
875 |
835 |
750 |
77-104 |
180 |
|||
|
5 |
1025 |
985 |
900 |
105-132 |
205 |
|||
|
6 |
1175 |
1135 |
1050 |
133-162 |
225 |
|||
|
7 |
1375 |
1335 |
1250 |
163-190 |
259 |
|||
Стоимость
Цена теплообменного аппарата Ридан НН 12М может варьироваться. Это связано с тем, что типомодель теплообменника – прототип, конечное исполнение которого может отличаться по количеству, компоновкам, материалам пластин и прокладок в зависимости от назначения и технологических параметров, предъявляемых к системе, в которой он будет использоваться.
Определить конечную стоимость можно, заполнив поля характеристик в разделе Расчет теплообменника онлайн, или связавшись с инженером нашей компании, который сориентирует откуда взять требуемые данные.
Для расчета необходимы:
- рабочие среды теплоносителя и потребителя (например, вода-вода)
- тепловая нагрузка или расход одной из рабочих сред
- требуемые температуры теплоносителя и потребителя на входе и выходе теплообменника
- допустимые потери по напору
- максимальное давление
После того, как будут предоставлены, указанные выше параметры – наши инженеры в кратчайшие сроки произведут теплотехнический расчет, вышлют чертеж аппарата, озвучат цену и сроки его изготовления.
Отзывы
(1)Подобрать теплообменник по параметрам
Греющая сторона
Нагреваемая сторона
Есть готовый расчет, заполненный опросный лист или спецификация? Прикрепите файл:
С этим товаром покупают
Промывочная установка Pump Eliminate 230 V4V
PUMP ELIMINATE 230 V4V — устройство для удаления отложений в полостях котлов и теплообменников. Накопительный бак, выполнен из химически-стойкого материала, емкостью 200 литров.
Производительность промывочного агрегата 9 м3/ч, а создаваемый им напор равняется 22 мвс. Модель подходит для обслу..
156 377 RUB
Наличие:
Подробнее
Промывочная установка Pump Eliminate 200 PROF V4V
PUMP ELIMINATE 200 PROF V4V — профессиональное устройство для промывки котлов теплообменных аппаратов.
Емкость, вмещающая двести литров химического реагента, позволяет применять его в контурах с большой вместимостью.
Производительность и напор аналогичны предыдущей модели этого семейства &md..
714 311 RUB
Наличие:
Подробнее
Промывочный реагент СК-110 А
СК-110 А — промывочный раствор на основе акриловой кислоты. Предназначен для удаления карбонатных загрязнений в отопительных агрегатах, таких как, теплообменники и котлы, а также трубные системы отопления.Форма выпуска — жидкость, фасованная в канистры 5-10-25-30-200-1000 кг. Данный оте..
13 090 RUB
Наличие:
Подробнее
Промывочная установка Pump Eliminate 45 V4V
PUMP ELIMINATE 45 V4V — промывочный насос для удаления твердых отложений в теплообменниках и котлах. Отличительные черты от модели PE 40 — создаваемое на выходе давление в 2 бара и повышенная на 22% производительность.
Такая мощность позволяет тщательнее промывать оборудование, где есть..
77 716 RUB
Наличие:
Подробнее
Промывочная установка Pump Eliminate 10 V4V
PUMP ELIMINATE 10 V4V — аппарат, габариты которого 460х300х300 мм и вес 7 кг. Благодаря такому размеру, установку легко переносить в руках без использования вспомогательного транспорта.
Отвод для залива промывочного реагента напоминает «чайник».
Напор в 1 бар и производительность..
46 046 RUB
Наличие:
Подробнее
Промывочная установка BWT Cillit SEK 28
Cillit SEK 28 — промывочная установка для теплообменного оборудования в системах отопления и водоснабжения.
Компактное переносное устройство позволяет с легкостью устранять известковые, маслянистые, органические и железистые отложения. Процесс удаления достигается за счет создания насосом цир..
71 930 RUB
Наличие:
Подробнее
Промывочный реагент BWT Cillit ZN/I
Cillit ZN/I — раствор, используемый для очистки рабочих поверхностей теплообменников от накипи и ржавчины.
Нельзя применять в системах питьевого водоснабжения, с деталями, выполненными из нержавеющей стали, пластмассы и алюминия. Разработан специально для очищения материалов на основе медных,..
15 910 RUB
Наличие:
Подробнее
Промывочный реагент Alfa Laval ALFA CAUS
ALFA CAUS — реагент шведского производителя Альфа Лаваль, рекомендуемый им для очищения от загрязнений аппаратов собственного производства.Изготавливается на основе каустической соды, поэтому его использование направлено на устранение жировых и органических отложений. Поставляется в 20-литров..
19 460 RUB
Наличие:
Подробнее
Промывочная установка АкваProf 45
АкваProf 45 — промывочная установка, предназначенная для удаления отложений, образующихся в процессе теплового обмена на рабочих поверхностях.
Загрязнения устраняются благодаря создаваемой циркуляции химического реагента в очищаемом агрегате.
Данная модель оснащена баком в 30 литров, но ее п..
49 760 RUB
Наличие:
Подробнее
Промывочная установка АкваProf 25
АкваProf 25 — установка для проведения безразборной очистки теплообменников и настенных котлов, а также радиаторов системы отопления.
Состоит из бака емкостью 30 литров, присоединительных шлангов, насоса. Рабочее колесо последнего изготовлено из композитного материала, что ставит текущею моде..
40 090 RUB
Наличие:
ПодробнееТакже рекомендуем посмотреть
Теплообменник пластинчатый разборный Этра ЭТ-081c
ЭТ-081с компании ЭТРА с Ду 300 — аппарат предназначенный для передачи тепловой энергии от одной жидкой среды другой. Одна из них является теплоносителем (горячая), вторая — потребителем (холодная). Используется в процессах тепло и водоснабжения в коммунальной энергетике. Также применим ..
636 480 RUB
Наличие:
Подробнее
Теплообменник пластинчатый разборный Анвитэк A1L
Анвитэк A1L – пластинчатый разборный теплообменный аппарат на базе пластин и уплотнений Ares. Теплообменники серии A имеют предел максимальной рабочей температуры 180 °C и давления 27 бар.
A1L оснащен резьбовыми присоединениями с диаметром условного прохода 32 мм. Площадь одной пластины равна 0,08 м..
По запросу
Наличие:
Подробнее
Теплообменник пластинчатый разборный Swep GX-091 S
GX-091 S — теплообменник компании Swep с Ду150. Устройство, при помощи которого, выполняется передача тепла. В процессе задействованы две среды: потребитель (холодная сторона) и теплоноситель (горячая). Аппарат позволяет обменяться веществам энергией без смешивания — взаимодействие прои..
342 600 RUB
Наличие:
Подробнее
Теплообменник пластинчатый разборный Swep GF-057 N
GF-057 N — теплообменник компании Swep с Ду200. Устройство, при помощи которого, выполняется передача тепла. В процессе задействованы две среды: потребитель (холодная сторона) и теплоноситель (горячая). Аппарат позволяет обменяться веществам энергией без смешивания — взаимодействие прои..
По запросу
Наличие:
Подробнее
Теплообменник пластинчатый разборный КС 58
КС 58 – пластинчатый разборный теплообменник. Используется для работы в системах ГВС, отопления и вентиляции.
Теплообменные аппараты серии КС применяются при давлении не выше 16 бар и температуре до 180 °C. В качестве рабочих сред могут выступать: пар, вода, гликоли, масло и другие жидкие..
По запросу
Наличие:
Подробнее

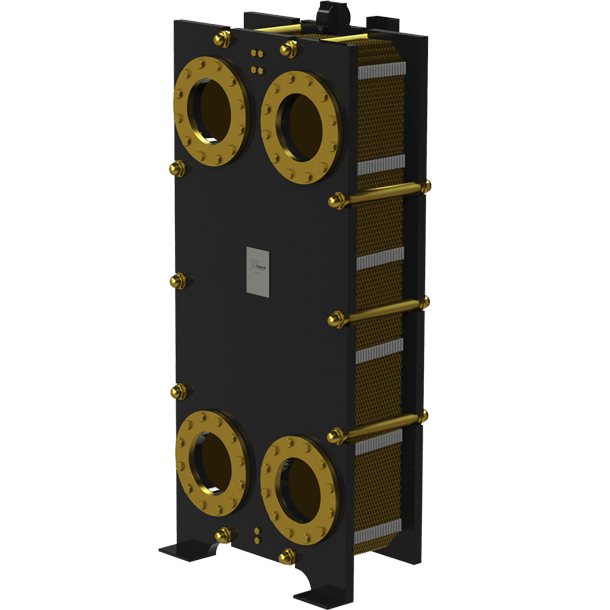

Теплообменник пластинчатый разборный Nord SF
