Аппарат теплообменный пластинчатый разборный Ридан НН 86 (Ду 150 мм)

Нажмите чтобы увеличить

Ридан НН 86 — теплообменник с Ду150 мм и глубиной каналов пластин 2,6 мм. Длинная «тепловая линия» позволяет использовать этот аппарат в рекуперации, процессах с рабочими средами имеющими низкие показатели теплопроводности.

Часто применяют в добыче углеводородного сырья. Там, где требуется «максимально» передать энергию одной операции другой, повышая эффективность и экологичность производства.

  • Бесплатная доставка
  • Отгрузка от 1 дня
  • Расчет и подбор от 15 мин
  • Производители Ридан
  • Модель: НН №86
  • Наличие: уточните у менеджера
  • Склад в Белгороде:
    ул. Корочанская, дом 132А, пав. тер-я базы "Синтез"

Рейтинг товара:

Отзывов: 1

  • Цена: 344 440 RUB *
Заказать

Характеристики

  • Рабочая температура: от –30 °С до +200 °С.
  • Максимальное рабочее давление: до 25 бар.
  • Используемые материал прокладок: Nitrile, EPDM, Viton.
  • Материал пластин: SMO 254, AISI 304, AISI 316, Titanium.
  • Допустимое количество пластин: 11 — 111 шт.

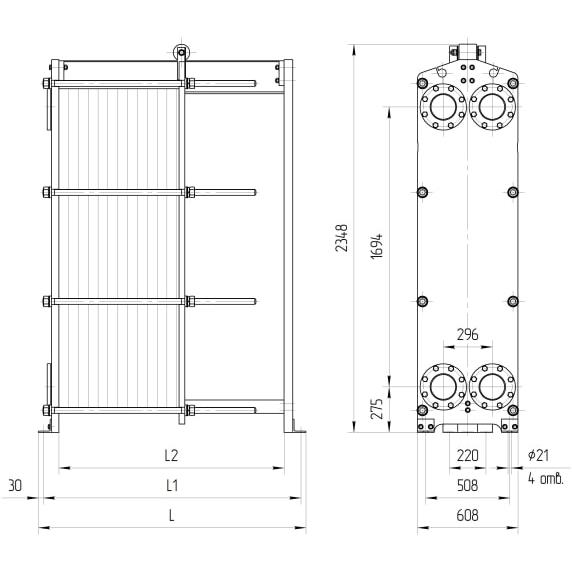

Таблица размеров

Тип теплообменника № рамы Размеры в миллиметрах Стяжные шпильки Кол-во пластин, шт. Макс. масса, кг.
L L1 L2 размер кол-во, шт.
Расчетное давление 1,0 МПа (10 кгс/см2)
НН №86 1 810 750 600 М36 8 11-40 1080
2 1210 1150 1000 М36 8 41-113 1370
3 1510 1450 1300 М36 8 114-168 1590
4 1710 1650 1500 М36 8 169-204 1750
5 2210 2150 2000 М36 8 205-295 2120
6 2710 2650 2500 М36 8 296-386 2510
7 3210 3150 3000 М36 8 387-477 2890
8 4210 4150 4000 М36 8 478-659 3640
Расчетное давление 1,6 МПа (16 кгс/см2)
НН №86 1 820 760 600 М36 8 11-40 1180
2 1220 1160 1000 М36 8 41-113 1470
3 1520 1460 1300 М36 8 114-168 1690
4 1720 1660 1500 М36 8 169-204 1850
5 2220 2160 2000 М36 8 205-295 2220
6 2720 2660 2500 М36 8 296-386 2600
7 3220 3160 3000 М36 8 387-477 2990
8 4220 4160 4000 М36 8 478-659 3740

Стоимость

Цена (от 344 440 Р) указана для примера.

Ридан НН 86 — типомодель. Исполнение каждого теплообменного аппарата отличается по количеству, компоновкам, материалам пластин и материалам прокладок, поскольку теплообменники рассчитываются под конкретный объект индивидуально.

Определить конечную стоимость можно, заполнив поля характеристик в разделе Расчет теплообменника онлайн, или связавшись с инженером нашей компании, который сориентирует откуда взять расчетные данные.

Для расчета потребуются:

  • рабочие среды теплоносителя и потребителя (например, вода-вода)
  • тепловая нагрузка или расход одной из рабочих сред
  • требуемые температуры теплоносителя и потребителя на входе и выходе теплообменника
  • допустимые потери по напору
  • максимальное давление

После того, как будут предоставлены данные для расчета, наши инженеры в кратчайшие сроки предоставят теплотехнический расчет с чертежом аппарата и цену со сроками изготовления и доставкой до объекта.
