Аппарат теплообменный пластинчатый разборный Ридан НН 42 (Ду 150 мм)
Нажмите чтобы увеличить
Ридан НН 42 — пластинчатый разборный теплообменник с Ду 150 мм и глубиной рифления пластин 3,8 мм. Своими габаритами идентичен 41-му типоразмеру.
Большая ширина каналов позволяет использовать аппарат в процессах «низкого» гидравлического сопротивления, работы с вакуумом и конденсации паров. Требование к размеру механического включения у данной типомодели снижено до фракций в 1500 мкм.
Характеристики
- Рабочая температура: от –30 °С до +200 °С.
- Максимальное рабочее давление: до 25 бар.
- Используемые материал прокладок: Nitrile, EPDM, Viton.
- Материал пластин: SMO 254, AISI 304, AISI 316, Titanium.
- Допустимое количество пластин: 11 — 111 шт.

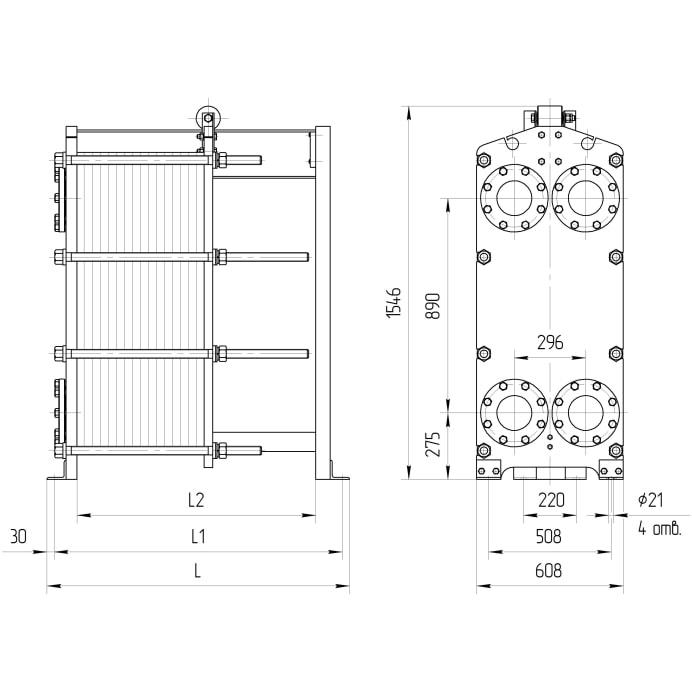

Таблица размеров
| Тип теплообменника | № рамы | Размеры в миллиметрах | Стяжные шпильки | Кол-во пластин, шт. | Макс. масса, кг. | |||
|---|---|---|---|---|---|---|---|---|
| L | L1 | L2 | размер | кол-во, шт. | ||||
| Расчетное давление 1,0 МПа (10 кгс/см2) | ||||||||
| НН№42 | 1 | 805 | 745 | 600 | М36 | 8 | 11-68 | 660 |
| 2 | 1205 | 1145 | 1000 | М36 | 8 | 69-115 | 770 | |
| 3 | 1705 | 1645 | 1500 | М36 | 8 | 116-207 | 960 | |
| 4 | 2205 | 2145 | 2000 | М36 | 8 | 208-300 | 1160 | |
| 5 | 2705 | 2645 | 2500 | М36 | 8 | 301-392 | 1360 | |
| 6 | 3205 | 3145 | 3000 | М36 | 8 | 393-485 | 1560 | |
| Расчетное давление 1,6 МПа (16 кгс/см2) | ||||||||
| НН№42 общепромышленное исполнение | 1 | 810 | 750 | 600 | М36 | 8 | 11-68 | 750 |
| 2 | 1210 | 1150 | 1000 | М36 | 8 | 69-115 | 880 | |
| 3 | 1710 | 1650 | 1500 | М36 | 8 | 116-207 | 1110 | |
| 4 | 2210 | 2150 | 2000 | М36 | 8 | 208-300 | 1340 | |
| 5 | 2710 | 2650 | 2500 | М36 | 8 | 301-392 | 1570 | |
| 6 | 3210 | 3150 | 3000 | М36 | 8 | 393-485 | 1810 | |
| НН№42 специальное исполнение | 1 | 815 | 755 | 600 | М36 | 8 | 11-68 | 810 |
| 2 | 1215 | 1155 | 1000 | М36 | 8 | 69-115 | 940 | |
| 3 | 1715 | 1655 | 1500 | М36 | 8 | 116-207 | 1170 | |
| 4 | 2215 | 2155 | 2000 | М36 | 8 | 208-300 | 1400 | |
| 5 | 2715 | 2655 | 2500 | М36 | 8 | 301-392 | 1610 | |
| 6 | 3215 | 3155 | 3000 | М36 | 8 | 393-485 | 1870 | |
Стоимость
Цена (от 145 200 Р) указана для примера.
Ридан НН 42 — типомодель. Исполнение каждого теплообменного аппарата отличается по количеству, компоновкам, материалам пластин и материалам прокладок, поскольку теплообменники рассчитываются под конкретный объект индивидуально.
Определить конечную стоимость можно, заполнив поля характеристик в разделе Расчет теплообменника онлайн, или связавшись с инженером нашей компании, который сориентирует откуда взять расчетные данные.
Для расчета потребуются:
- рабочие среды теплоносителя и потребителя (например, вода-вода)
- тепловая нагрузка или расход одной из рабочих сред
- требуемые температуры теплоносителя и потребителя на входе и выходе теплообменника
- допустимые потери по напору
- максимальное давление
После того, как будут предоставлены данные для расчета, наши инженеры в кратчайшие сроки предоставят теплотехнический расчет с чертежом аппарата и цену со сроками изготовления и доставкой до объекта.
