Аппарат теплообменный пластинчатый разборный Ридан НН 188 (Ду 300 мм)
Нажмите чтобы увеличить
Ридан НН 188 имеет присоединения 300 мм с ответными фланцами. Учитывая то, что количество тепла, которое способен передать теплообменный аппарат этой серии достигает 60 МВт при максимальном протоке теплоносителя (вода) и дельте температур в 35 градусов, его мощности достаточно для потребностей городка с населением в 300-400 тыс. жителей. Этому способствует внушительная высота пластины и длина t-линии.
Данная модель используется в ТЭЦ, ГТЭС, ТЭС. Кроме того, на крупнейших металлургических предприятиях подобные РПТО применимы для систем охлаждения машин непрерывного литья заготовок и установок разливки стали. Внедрение 2-3 ТО создает схему работающую без перебоев и остановок, позволяя избегать простоев производственной линии.
Характеристики
- Рабочая температура: от –30 °С до +200 °С.
- Максимальное рабочее давление: до 25 бар.
- Используемые материал прокладок: Nitrile, EPDM, Viton.
- Материал пластин: SMO 254, AISI 304, AISI 316, Titanium.
- Допустимое количество пластин: 11 — 111 шт.

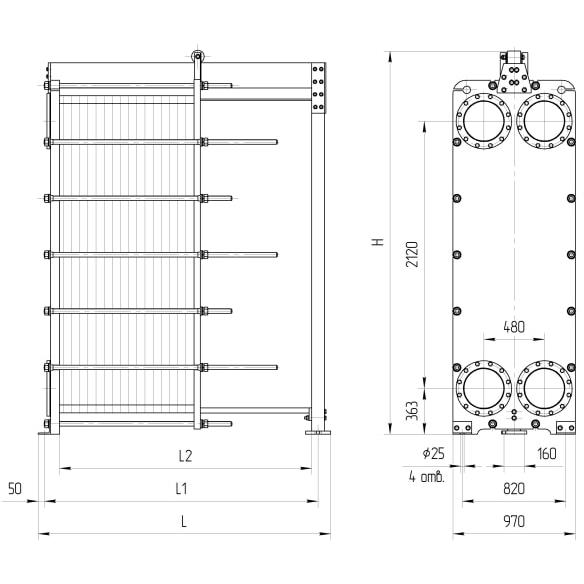

Таблица размеров
| Тип теплообменника | № рамы | Размеры в миллиметрах | Стяжные шпильки | Кол-во пластин, шт. | Макс. масса, кг. | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| L | L1 | L2 | размер | кол-во, шт. | ||||||
| Расчетное давление 1,0 МПа (10 кгс/см2) | ||||||||||
| НН №188 | 1 | 930 | 780 | 600 | М36 | 14 | 11-31 | 3030 | ||
| 2 | 1330 | 1180 | 1000 | М36 | 14 | 32-98 | 3590 | |||
| 3 | 1630 | 1480 | 1300 | М36 | 14 | 99-148 | 4040 | |||
| 4 | 1830 | 1680 | 1500 | М36 | 14 | 149-181 | 4330 | |||
| 5 | 2330 | 2180 | 2000 | М36 | 14 | 182-265 | 5060 | |||
| 6 | 2830 | 2680 | 2500 | М36 | 14 | 266-348 | 5850 | |||
| 7 | 3330 | 3180 | 3000 | М36 | 14 | 349-431 | 6600 | |||
| 8 | 4330 | 4180 | 4000 | М36 | 14 | 432-598 | 8100 | |||
| 9 | 5355 | 5205 | 5000 | М36 | 14 | 599-765 | 9680 | |||
| 10 | 6355 | 6205 | 6000 | М36 | 14 | 766-931 | 11200 | |||
| Расчетное давление 1,6 МПа (16 кгс/см2) | ||||||||||
| НН №188 | 1 | 950 | 800 | 600 | М36 | 22 | 11-29 | 3650 | ||
| 2 | 1350 | 1200 | 1000 | М36 | 22 | 30-96 | 4210 | |||
| 3 | 1650 | 1500 | 1300 | М36 | 22 | 97-143 | 4680 | |||
| 4 | 1850 | 1700 | 1500 | М36 | 22 | 144-180 | 4980 | |||
| 5 | 2350 | 2200 | 2000 | М36 | 22 | 181-263 | 5720 | |||
| 6 | 2850 | 2700 | 2500 | М36 | 22 | 264-346 | 6540 | |||
| 7 | 3350 | 3200 | 3000 | М36 | 22 | 347-424 | 7320 | |||
| 8 | 4350 | 4200 | 4000 | М36 | 22 | 425-588 | 8850 | |||
| 9 | 5375 | 5225 | 5000 | М36 | 22 | 589-752 | 10500 | |||
| 10 | 6375 | 6225 | 6000 | М36 | 22 | 753-930 | 12100 | |||
| Размер H: рамы №1-№5 — 3040 мм, рамы №6-№8 — 3140 мм, рамы №9-№10 — 3340 мм (для расчетного давления 1,0 и 1,6 МПа). | ||||||||||
Стоимость
Цена (от 984 590 Р) указана для примера.
Ридан НН 188 — типомодель. Исполнение каждого теплообменного аппарата отличается по количеству, компоновкам, материалам пластин и материалам прокладок, поскольку теплообменники рассчитываются под конкретный объект индивидуально.
Определить конечную стоимость можно, заполнив поля характеристик в разделе Расчет теплообменника онлайн, или связавшись с инженером нашей компании, который сориентирует откуда взять расчетные данные.
Для расчета потребуются:
- рабочие среды теплоносителя и потребителя (например, вода-вода)
- тепловая нагрузка или расход одной из рабочих сред
- требуемые температуры теплоносителя и потребителя на входе и выходе теплообменника
- допустимые потери по напору
- максимальное давление
После того, как будут предоставлены данные для расчета, наши инженеры в кратчайшие сроки предоставят теплотехнический расчет с чертежом аппарата и цену со сроками изготовления и доставкой до объекта.
