Аппарат теплообменный пластинчатый разборный Ридан НН 130 (Ду 200 мм)
Нажмите чтобы увеличить
Ридан НН 130 — теплообменник с Ду 200 мм. Высота рабочей поверхности теплообмена — 2 метра!
Применяется в случаях, если технология требует высокую производительность при регенерации тепла сред, но особенности монтажа или трубопроводная обвязка не позволяют применять многоходовые комбинации теплообменных аппаратов. Например, возврат мощностей в процессе изготовления углеводородного топлива, транспортировка углеводородов, нагрев и остывание при производстве.
Также используется для получения дополнительной тепловой энергии от промышленных стоков и отработавших теплоносителей и технологических растворов: охлаждение прокатных клетей, рольгангов, кристаллизаторов и их механизмов — мест, где требуется точное соответствие заданному температурному режиму для выпуска высококачественной продукции.
Характеристики
- Рабочая температура: от –30 °С до +200 °С.
- Максимальное рабочее давление: до 25 бар.
- Используемые материал прокладок: Nitrile, EPDM, Viton.
- Материал пластин: SMO 254, AISI 304, AISI 316, Titanium.
- Допустимое количество пластин: 11 — 111 шт.

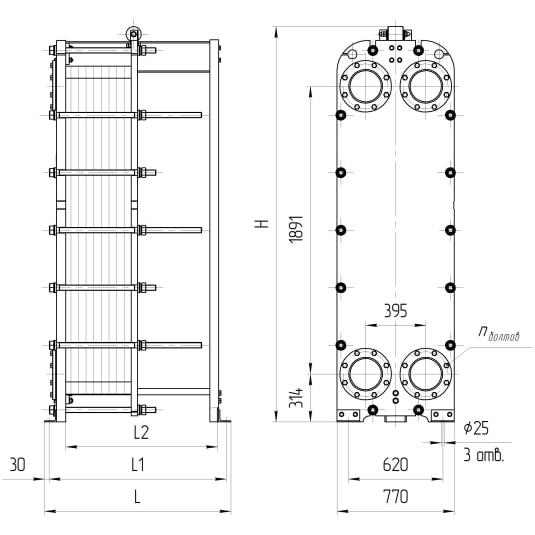

Таблица размеров
| Тип теплообменника | № рамы | Размеры в миллиметрах | Стяжные шпильки | Кол-во пластин, шт. | Макс. масса, кг. | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| L | L1 | L2 | размер | кол-во, шт. | ||||||
| Расчетное давление 1,0 МПа (10 кгс/см2) | ||||||||||
| НН №130 | 1 | 825 | 765 | 600 | М36 | 14 | 11-66 | 1900 | ||
| 2 | 1225 | 1165 | 1000 | М36 | 14 | 67-139 | 2310 | |||
| 3 | 1525 | 1465 | 1300 | М36 | 14 | 140-193 | 2630 | |||
| 4 | 1725 | 1665 | 1500 | М36 | 14 | 194-230 | 2860 | |||
| 5 | 2225 | 2165 | 2000 | М36 | 14 | 231-320 | 3380 | |||
| 6 | 2725 | 2665 | 2500 | М36 | 14 | 321-411 | 3930 | |||
| 7 | 3225 | 3165 | 3000 | М36 | 14 | 412-502 | 4470 | |||
| 8 | 4225 | 4165 | 4000 | М36 | 14 | 503-684 | 5600 | |||
| Расчетное давление 1,6 МПа (16 кгс/см2) | ||||||||||
| НН №130 | 1 | 835 | 775 | 600 | М36 | 14 | 11-64 | 2390 | ||
| 2 | 1235 | 1175 | 1000 | М36 | 14 | 65-131 | 2830 | |||
| 3 | 1535 | 1475 | 1300 | М36 | 14 | 132-184 | 3200 | |||
| 4 | 1735 | 1675 | 1500 | М36 | 14 | 185-220 | 3460 | |||
| 5 | 2235 | 2175 | 2000 | М36 | 14 | 221-309 | 4060 | |||
| 6 | 2735 | 2675 | 2500 | М36 | 14 | 310-398 | 4690 | |||
| 7 | 3235 | 3175 | 3000 | М36 | 14 | 399-488 | 5320 | |||
| 8 | 4235 | 4175 | 4000 | М36 | 14 | 489-667 | 6610 | |||
| Размер H: рамы №1-№7 — 2597 мм, рама №8 — 2697 мм (для расчетного давления 1,0 и 1,6 МПа).
Количество болтов у фланца: 1,0 МПа — 8 шт., 1,6 МПа — 12 шт. |
||||||||||
Стоимость
Цена (от 569 940 Р) указана для примера.
Ридан НН 130 — типомодель. Исполнение каждого теплообменного аппарата отличается по количеству, компоновкам, материалам пластин и материалам прокладок, поскольку теплообменники рассчитываются под конкретный объект индивидуально.
Определить конечную стоимость можно, заполнив поля характеристик в разделе Расчет теплообменника онлайн, или связавшись с инженером нашей компании, который сориентирует откуда взять расчетные данные.
Для расчета потребуются:
- рабочие среды теплоносителя и потребителя (например, вода-вода)
- тепловая нагрузка или расход одной из рабочих сред
- требуемые температуры теплоносителя и потребителя на входе и выходе теплообменника
- допустимые потери по напору
- максимальное давление
После того, как будут предоставлены данные для расчета, наши инженеры в кратчайшие сроки предоставят теплотехнический расчет с чертежом аппарата и цену со сроками изготовления и доставкой до объекта.
