Аппарат теплообменный пластинчатый разборный Ридан НН 110 (Ду 150 мм)
Нажмите чтобы увеличить

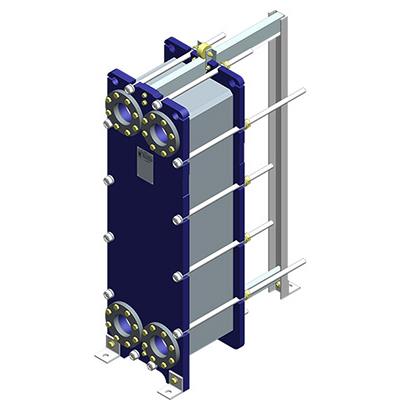

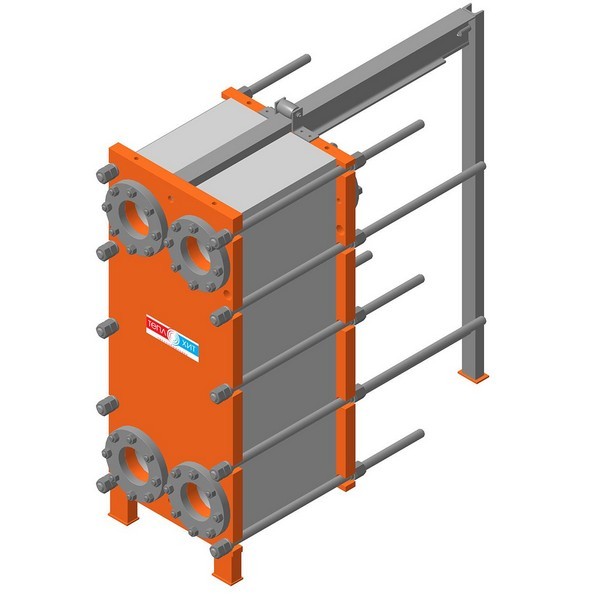

Ридан НН 110 — теплообменник с Ду 150 мм. При помощи данного аппарата передается тепловая энергия от одной среды другой. Эффективней использовать ресурсы предприятий позволяет КПД равный 95%, что на 35% больше, чем в используемых ранее трубчатых устройствах.
ТО имеет простую конструкцию (прижимные плиты и пакет наборных пластин с прокладками), что дает возможность в «короткие» сроки модернизировать РПТО и делать сервисное обслуживание.
Характеристики
- Рабочая температура: от –30 °С до +200 °С.
- Максимальное рабочее давление: до 25 бар.
- Используемые материал прокладок: Nitrile, EPDM, Viton.
- Материал пластин: SMO 254, AISI 304, AISI 316, Titanium.
- Допустимое количество пластин: 11 — 111 шт.

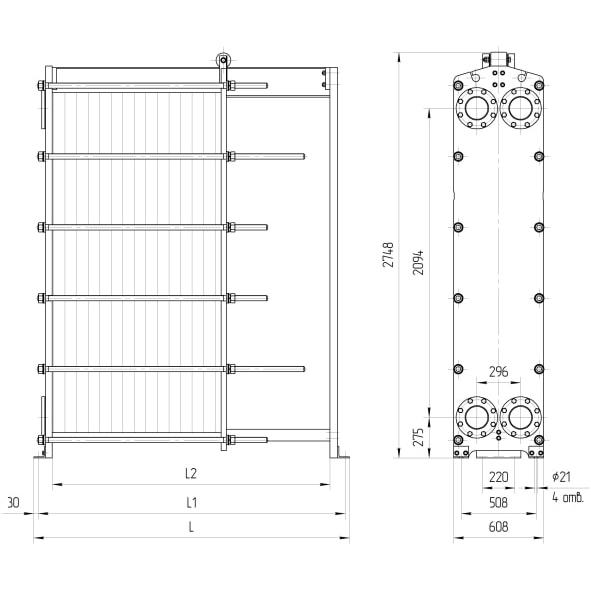

Таблица размеров
| Тип теплообменника | № рамы | Размеры в миллиметрах | Стяжные шпильки | Кол-во пластин, шт. | Макс. масса, кг. | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| L | L1 | L2 | размер | кол-во, шт. | ||||||
| Расчетное давление 1,0 МПа (10 кгс/см2) | ||||||||||
| НН №110 | 1 | 810 | 750 | 610 | М36 | 12 | 11-40 | 1250 | ||
| 2 | 1210 | 1150 | 1010 | М36 | 12 | 41-113 | 1540 | |||
| 3 | 1510 | 1450 | 1310 | М36 | 12 | 114-168 | 1780 | |||
| 4 | 1710 | 1650 | 1510 | М36 | 12 | 169-204 | 1940 | |||
| 5 | 2210 | 2150 | 2010 | М36 | 12 | 205-295 | 2320 | |||
| 6 | 2710 | 2650 | 2510 | М36 | 12 | 296-386 | 2720 | |||
| 7 | 3210 | 3150 | 3010 | М36 | 12 | 387-477 | 3120 | |||
| 8 | 4210 | 4150 | 4010 | М36 | 12 | 478-659 | 3880 | |||
| Расчетное давление 1,6 МПа (16 кгс/см2) | ||||||||||
| НН №110 | 1 | 820 | 760 | 600 | М36 | 12 | 11-40 | 1410 | ||
| 2 | 1220 | 1160 | 1000 | М36 | 12 | 41-113 | 1750 | |||
| 3 | 1520 | 1460 | 1300 | М36 | 12 | 114-168 | 2030 | |||
| 4 | 1720 | 1660 | 1500 | М36 | 12 | 169-204 | 2220 | |||
| 5 | 2220 | 2160 | 2000 | М36 | 12 | 205-295 | 2670 | |||
| 6 | 2720 | 2660 | 2500 | М36 | 12 | 296-386 | 3140 | |||
| 7 | 3220 | 3160 | 3000 | М36 | 12 | 387-477 | 3610 | |||
| 8 | 4220 | 4160 | 4000 | М36 | 12 | 478-659 | 4520 | |||
Стоимость
Цена (от 493 940 Р) указана для примера.
Ридан НН 110 — типомодель. Исполнение каждого теплообменного аппарата отличается по количеству, компоновкам, материалам пластин и материалам прокладок, поскольку теплообменники рассчитываются под конкретный объект индивидуально.
Определить конечную стоимость можно, заполнив поля характеристик в разделе Расчет теплообменника онлайн, или связавшись с инженером нашей компании, который сориентирует откуда взять расчетные данные.
Для расчета потребуются:
- рабочие среды теплоносителя и потребителя (например, вода-вода)
- тепловая нагрузка или расход одной из рабочих сред
- требуемые температуры теплоносителя и потребителя на входе и выходе теплообменника
- допустимые потери по напору
- максимальное давление
После того, как будут предоставлены данные для расчета, наши инженеры в кратчайшие сроки предоставят теплотехнический расчет с чертежом аппарата и цену со сроками изготовления и доставкой до объекта.
