Аппарат теплообменный пластинчатый разборный Ридан НН 100 (Ду 200 мм)

Нажмите чтобы увеличить

Ридан НН 100 — разборный пластинчатый теплообменник одноименной компании. Ду (диаметр условного прохода) данной модели составляет 200 мм. Применяется там, где требуется передать больше энергии при сохранении компактных размеров и всех преимуществ предыдущих типоразмеров.

Благодаря высоте может работать с маленькой разницей температур для работающих сред. Идеален для систем кондиционирования и вентиляции. Возможна эксплуатация с гликолями и другими незамерзающими жидкостями, которые снижают теплопроводность и теплоемкость растворов, что затрудняет процесс передачи тепла.

Также справляется с низкотемпературными теплоносителями, максимально передавая тепловую мощности потребителю.

Бесплатная доставка
Отгрузка от 1 дня
Расчет и подбор от 15 мин

Производители Ридан
Модель: НН №100
Наличие: уточните у менеджера
Склад в Белгороде:
ул. Корочанская, дом 132А, пав. тер-я базы "Синтез"

Рейтинг товара:

Отзывов: 1

Цена: 489 800 RUB *

Заказать

Характеристики

Рабочая температура: от –30 °С до +200 °С.
Максимальное рабочее давление: до 25 бар.
Используемые материал прокладок: Nitrile, EPDM, Viton.
Материал пластин: SMO 254, AISI 304, AISI 316, Titanium.
Допустимое количество пластин: 11 — 111 шт.

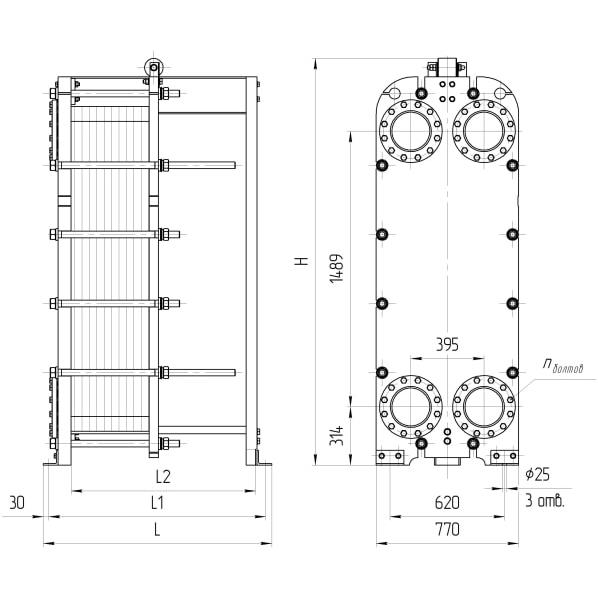

Таблица размеров

Тип теплообменника	№ рамы	Размеры в миллиметрах			Стяжные шпильки		Кол-во пластин, шт.	Макс. масса, кг.
Тип теплообменника	№ рамы	L	L1	L2	размер	кол-во, шт.	Кол-во пластин, шт.	Макс. масса, кг.
Расчетное давление 1,0 МПа (10 кгс/см²)
НН №100	1	825	765	600	М36	12	11-66	1590
	2	1225	1165	1000	М36	12	67-132	1920
	3	1525	1465	1300	М36	12	133-185	2200
	4	1725	1665	1500	М36	12	186-221	2390
	5	2225	2165	2000	М36	12	222-310	2820
	6	2725	2665	2500	М36	12	311-400	3270
	7	3225	3165	3000	М36	12	401-490	3730
	8	4225	4165	4000	М36	12	491-668	4680
Расчетное давление 1,6 МПа (16 кгс/см²)
НН №100	1	835	775	600	М36	12	11-66	1870
	2	1235	1175	1000	М36	12	67-132	2230
	3	1535	1475	1300	М36	12	133-185	2540
	4	1735	1675	1500	М36	12	186-221	2760
	5	2235	2175	2000	М36	12	222-310	3260
	6	2735	2675	2500	М36	12	311-400	3780
	7	3235	3175	3000	М36	12	401-490	4310
	8	4235	4175	4000	М36	12	491-668	5380
Размер H: рамы №1-№7 — 2198 мм, рама №8 — 2297 мм (для расчетного давления 1,0 и 1,6 МПа). Количество болтов у фланца: 1,0 МПа — 8 шт., 1,6 МПа — 12 шт.

Стоимость

Цена (от 489 800 Р) указана для примера.

Ридан НН 100 — типомодель. Исполнение каждого теплообменного аппарата отличается по количеству, компоновкам, материалам пластин и материалам прокладок, поскольку теплообменники рассчитываются под конкретный объект индивидуально.

Определить конечную стоимость можно, заполнив поля характеристик в разделе Расчет теплообменника онлайн, или связавшись с инженером нашей компании, который сориентирует откуда взять расчетные данные.

Для расчета потребуются:

рабочие среды теплоносителя и потребителя (например, вода-вода)
тепловая нагрузка или расход одной из рабочих сред
требуемые температуры теплоносителя и потребителя на входе и выходе теплообменника
допустимые потери по напору
максимальное давление

После того, как будут предоставлены данные для расчета, наши инженеры в кратчайшие сроки предоставят теплотехнический расчет с чертежом аппарата и цену со сроками изготовления и доставкой до объекта.
