Аппарат теплообменный пластинчатый разборный ЭТРА ЭТ-188c (Ду 300 мм)

Нажмите чтобы увеличить

ЭТ-188с компании ЭТРА с Ду 300 — аппарат предназначенный для передачи тепловой энергии от одной жидкой среды другой. Одна из них является теплоносителем (горячая), вторая — потребителем (холодная). Используется в процессах тепло и водоснабжения в коммунальной энергетике. Также применим в системах производственного характера: охлаждение, рекуперация, пастеризация и прочих.

Бесплатная доставка
Отгрузка от 1 дня
Расчет и подбор от 15 мин

Производители Этра
Модель: ЭТ-188c
Наличие: уточните у менеджера
Склад в Белгороде:
ул. Корочанская, дом 132А, пав. тер-я базы "Синтез"

Рейтинг товара:

Отзывов: 1

Цена: 1 033 200 RUB *

Заказать

Характеристики

Рабочая температура: от –30 °С до +200 °С.
Максимальное рабочее давление: до 25 бар.
Используемые материал прокладок: Nitrile, EPDM, Viton.
Материал пластин: SMO 254, AISI 304, AISI 316, Titanium.
Допустимое количество пластин: 11 — 111 шт.

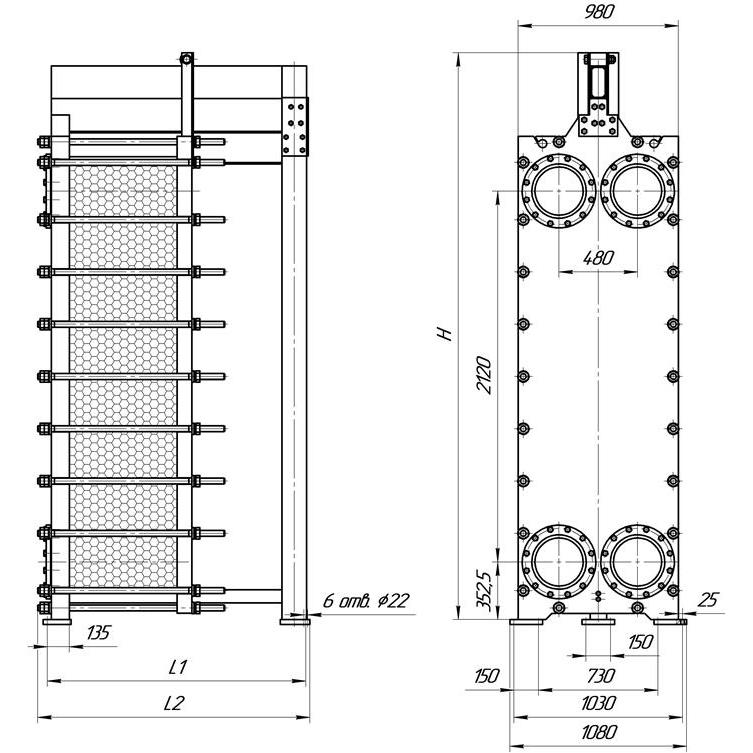

Таблица размеров

ЭТ-188с (1,0 МПа)
Номер рамы	Порт	L1, мм	L2, мм	Н, мм	Кол-во пластин	Масса, кг	Поверхность теплообмена, м²	Основной крепеж
1	Ду300	1275	1335	2948	5 — 90	3110-3855	5,7-167,2	М36, 16 шт
2		1775	1835	2948	91 — 170	3975-4665	169,1-319,2
3		2275	2335	2948	171 — 230	4780-5295	321,1-433,2
4		3275	3335	3048	231 – 420	5725-7380	435,1-794,2
5		4275	4335	3248	421 — 655	7735-9780	796,1-1240,4
ЭТ-188с (1,6 МПа)
Номер рамы	Порт	L1, мм	L2, мм	Н, мм	Кол-во пластин	Масса, кг	Поверхность теплообмена, м²	Основной крепеж
1	Ду300	1275	1355	2948	5 — 90	3700-4590	5,7-167,2	М36, 22 шт
2		1775	1855	2948	91 — 170	4715-5545	169,1-319,2
3		2275	2355	2948	171 — 230	5660-6275	321,1-433,2
4		3275	3355	3048	231 – 420	6710-7690	435,1-794,2
5		4275	4355	3248	421 — 655	9050-11410	796,1-1240,4

Стоимость

Цена (от 1 033 200 Р) указана для примера.

ЭТРА ЭТ-188c — типомодель. Исполнение каждого теплообменного аппарата отличается по количеству, компоновкам, материалам пластин и материалам прокладок, поскольку теплообменники рассчитываются под конкретный объект индивидуально.

Определить конечную стоимость можно, заполнив поля характеристик в разделе Расчет теплообменника онлайн, или связавшись с инженером нашей компании, который сориентирует откуда взять расчетные данные.

Для расчета потребуются:

рабочие среды теплоносителя и потребителя (например, вода-вода)
тепловая нагрузка или расход одной из рабочих сред
требуемые температуры теплоносителя и потребителя на входе и выходе теплообменника
допустимые потери по напору
максимальное давление

После того, как будут предоставлены данные для расчета, наши инженеры в кратчайшие сроки предоставят теплотехнический расчет с чертежом аппарата и цену со сроками изготовления и доставкой до объекта.
