Аппарат теплообменный пластинчатый разборный Danfoss XG 40

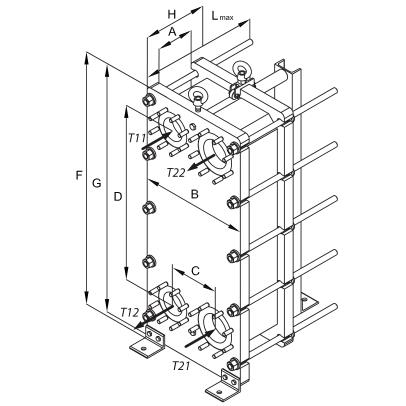

Габаритный чертеж пластинчатого разборного теплообменника Danfoss XG 40

Нажмите чтобы увеличить

Пластинчатый разборный теплообменник Danfoss XG 40 – фото внешнего вида

Пластинчатый разборный теплообменник Danfoss XG 40 передает тепло от одной среды другой. Состоит из пакета пластин с прокладками и прижимных плит, собранных в единую конструкцию с помощью стяжных шпилек. Пластины образуют два контура: теплоноситель и теплопотребитель. Среды в процессе теплообмена не смешиваются друг с другом.

Danfoss XG 40 оснащен присоединительными фланцами диаметром 100/125 мм. Максимальное рабочее давление 16 бар. Площадь одной пластины 1,148 м2.

Теплообменные аппараты этой серии применяются в сфере ЖКХ для приготовления воды под горячее водоснабжение, отопление и для вентиляции.

Бесплатная доставка
Отгрузка от 1 дня
Расчет и подбор от 15 мин

Производители Danfoss
Модель: XG 40
Наличие: уточните у менеджера
Склад в Белгороде:
ул. Корочанская, дом 132А, пав. тер-я базы "Синтез"

Рейтинг товара:

Отзывов: 1

Цена: По запросу *

Заказать

Характеристики

Рабочая температура: от –30 °С до +190 °С
Максимальное рабочее давление: до 16 бар
Используемые материал прокладок: Nitril, EPDM, Viton
Материал пластин: SMO 254, AISI 304, AISI 316, Titanium

Таблица размеров

Кол-во пластин	Габаритные размеры, мм							S теплообмена, м2	Вес, кг
Кол-во пластин	A	B	C	D	G	H	F	S теплообмена, м2	Вес, кг
50	212	540	240	856	1198	312	1238	14,8	660
60	255	540	240	856	1198	355	1238	17,98	682
70	297	540	240	856	1198	397	1238	21,08	704
80	340	540	240	856	1198	440	1238	24,18	726
90	382	540	240	856	1198	482	1238	27,28	748
100	425	540	240	856	1198	525	1238	30,38	770
110	467	540	240	856	1198	567	1238	33,48	792
120	510	540	240	856	1198	610	1238	36,58	814
140	595	540	240	856	1198	695	1238	42,78	858
160	680	540	240	856	1198	780	1238	48,98	902
180	785	540	240	856	1198	865	1238	55,18	946
200	850	540	240	856	1198	950	1238	61,38	990

Стоимость

Цена теплообменного аппарата Danfoss XG 40 может варьироваться. Это связано с тем, что типомодель теплообменника – прототип, конечное исполнение которого может отличаться по количеству, компоновкам, материалам пластин и прокладок в зависимости от назначения и технологических параметров, предъявляемых к системе, в которой он будет использоваться.

Определить конечную стоимость можно, заполнив поля характеристик в разделе Расчет теплообменника онлайн, или связавшись с инженером нашей компании, который сориентирует откуда взять требуемые данные.

Для расчета необходимы:

рабочие среды теплоносителя и потребителя (например, вода-вода)
тепловая нагрузка или расход одной из рабочих сред
требуемые температуры теплоносителя и потребителя на входе и выходе теплообменника
допустимые потери по напору
максимальное давление

После того, как будут предоставлены, указанные выше параметры – наши инженеры в кратчайшие сроки произведут теплотехнический расчет, вышлют чертеж аппарата, озвучат цену и сроки его изготовления.
