Введение
Безразборная промывка теплообменного аппарата — это циркуляция химического раствора через каналы теплообменника без его разборки. Применяется для удаления накипи, оксидов, биоплёнки и эксплуатационных отложений при сохранении герметичности пакета.
Для безразборной промывки (CIP) используют 3 типовых варианта насосных установок — выбор зависит от расхода, химии и требований к реверсу.

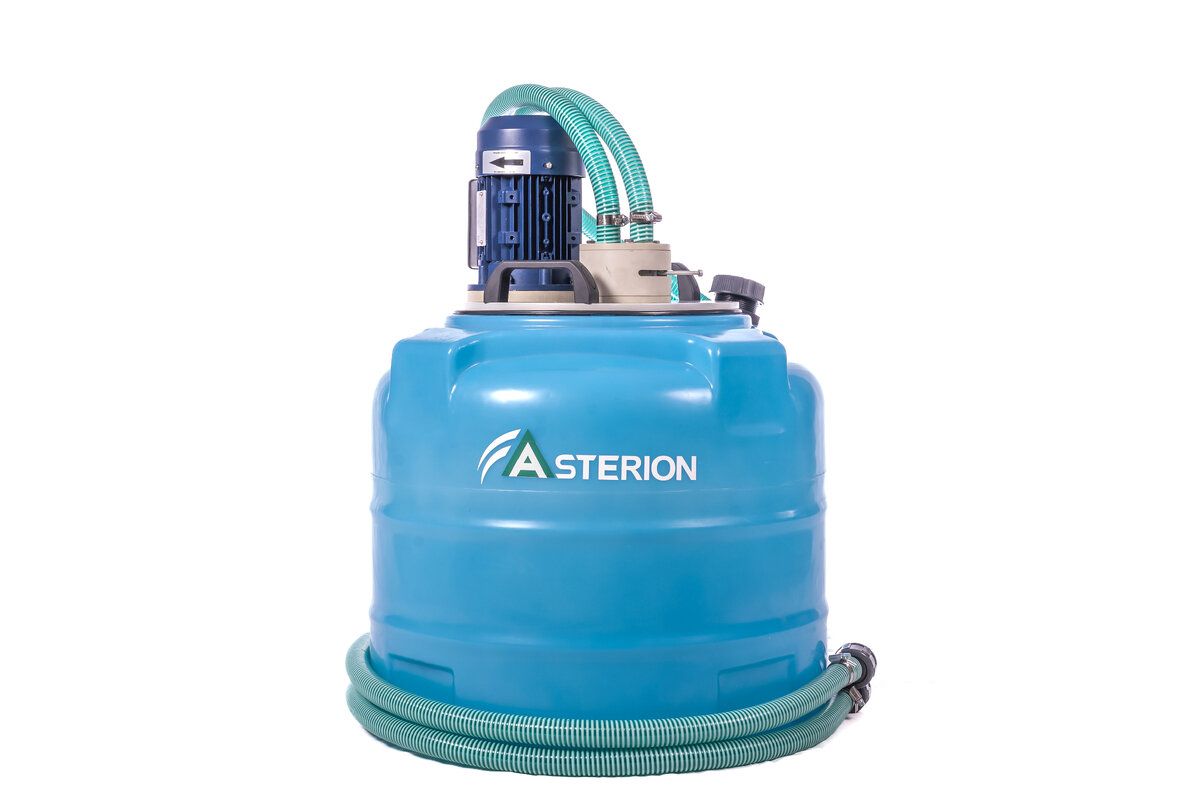

Состав: бак 50–500 л, химстойкий насос, шланги/быстросъёмы, фильтр/корзина, реверс (крановый или через переобвязку), иногда подогрев и контроль pH/Т.
Применение: регулярное обслуживание ПТО на объектах, быстрый запуск, минимум сборки.
- Насосная тележка + отдельная ёмкость
Состав: химстойкий насос на раме/тележке, фильтр, арматура, шланги; бак 200–1000 л отдельно.
Применение: когда нужен больший объём или нестандартная обвязка, бюджетнее готовой станции.
- Сборная промывочная схема из стандартных компонентов
Состав: обычный центробежный насос (часто нержавейка), пластиковая ёмкость, фильтр, шланги/краны.
Применение: разовые работы, простые контуры. Требует аккуратного подбора по химстойкости и напору.
Как выполняется
- Отключение и дренаж
Аппарат изолируется, сливается теплоноситель, при необходимости промывается водой.
- Подключение промывочного контура
Насос → теплообменник → возврат в ёмкость. Желательно организовать реверс потока (смена направления).
- Подготовка раствора
Подбор реагента под тип отложений (карбонатная накипь — кислоты; железо — ингибированные составы; органика — щелочные). Контроль концентрации и температуры.
- Циркуляция
1–8 часа в зависимости от загрязнения. Контроль pH, температуры, цвета раствора, перепада давления.
- Нейтрализация и промывка водой
До выхода чистой воды и нейтрального pH.
- Возврат в работу
Заполнение, развоздушивание, контроль Δp и температур.
Требования к насосу
- Химстойкое исполнение (PP, PVDF, нержавеющая сталь).
- Производительность: не ниже рабочего расхода по стороне промывки (ориентир — 1,0–1,2 от номинального).
- Напор: достаточный для преодоления Δp теплообменника + шлангов (обычно 2–4 бар).
- Устойчивость к температуре раствора (до 40–60 °C, если требуется).
- Желательно наличие регулировки расхода и возможности реверса.
Требования к ёмкости
- Объём — не менее 1,5–2 объёмов заполнения теплообменника и шлангов.
- Материал — химстойкий (пластик, нерж. сталь).
- Наличие крышки/фильтрующей корзины.
- Возможность подогрева (при необходимости ускорения реакции).
Требования к фильтру
- Сетчатый фильтр на обратной линии (ячейка 0,5–1 мм).
- Лёгкая очистка во время процесса.
- Контроль накопления механических частиц.
Рекомендации
- Перед CIP зафиксировать Δp и температурный режим — будет база для оценки эффекта.
- Не превышать допустимые pH, температуру и время экспозиции для материала пластин и уплотнений.
- Использовать реагенты с ингибиторами коррозии.
- При сильном загрязнении — проводить промывку в два этапа (щелочная + кислотная).
- После промывки проверить фильтры и грязевики в системе — возможен вынос отложений.
- Если Δp не снизился — проблема может быть в расходах, завоздушивании или схеме подключения.
Вывод
Безразборная промывка — эффективный и быстрый способ восстановления теплопередачи и снижения гидравлического сопротивления без остановки на длительную разборку. Ключевые факторы успеха — правильный подбор реагента, обеспечение достаточного расхода и контроль параметров процесса. Нарушение режима или применение неподходящей химии повышает риск коррозии и повреждения уплотнений.
